Produkte-Nachricht

ONI-Wärmetrafo GmbH
Dynamik, Effizienz, …Franke. Franke setzt neu ein effizientes
ONI-Reinraum-Komplettsystem ein.

Mit hoch spezialisierten Fertigungsverfahren und ganzheitlichen Produktlösungen hat man sich in Industriebranchen, von der Automobilindustrie bis zur Medizintech- nik, eine sehr gute Marktposition erkämpft. Eine Unternehmensführung mit dem richtigen Gespür für Marktchancen sowie ein motiviertes und engagiertes Mitar- beiterteam sichern den kontinuierlichen Erfolg des Unternehmens. 1989 gestartet, zählt die AFK Andreas Franke Kunststoffverarbeitung GmbH & Co.KG heute 30 Mitarbeiter, fertigt auf 32 modernen Maschinen mit einer Schließkraft von 22 - 350 Tonnen auf einer Gesamtfläche von ca. 5000 qm für Produktion, Lager & Verwal- tung. Besonderes Know-how ist über die Jahre im Unternehmen in den Bereichen Werkzeugentwicklung und Werkzeugoptimierung entstanden. Dadurch ist es dem Unternehmen möglich, den Kunden ganzheitlich optimierte Systemlösungen zu bieten, von der bestmöglichen Werkzeugkonfiguration und idealem Fertigungs- ablauf bis zur kontinuierlichen TOP-Produktqualität bei niedrigst möglichen Kosten. Aktuell wird der Bereich Medizintechnik weiter ausgebaut und hat dazu einen neuen Reinraum der Klasse ISO 7 durch den Systemspezialisten ONI aus Lindlar erstellen lassen. „Als energieintensiver Betrieb haben wir für uns erkannt, dass niedrige  Energiekosten im Hinblick auf die Zukunftssicherung von besonderer Bedeutung sind. Aus diesem Grund wird bei uns eine offensive Energiesparpolitik umgesetzt. Als Partner auf diesem Gebiet steht uns seit Jahren die Firma ONI zur Seite, die uns als Serviceleistung auch auf dem Gebiet der Fördermittelbeschaffung unterstützt“, beschreibt Geschäftsführer Andreas Franke die Win-Win-Situation dieser partnerschaftlichen Beziehung.

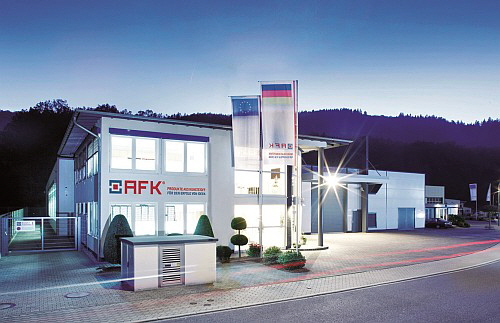

ONI-Wärmetrafo GmbH - AFK Firmengebäude
Firmengebäude der  AFK Andreas Franke Kunststoffverarbeitung

Wenig Energie für gutes Klima
Sensible Fertigungsbereiche, in denen neben der Partikelkonzentration auch eine definierte Raumlufttemperatur, Druck und Luftfeuchte einzuhalten sind und die darüber hinaus einer regelmäßigen, zertifizierten Prüfung unterliegen, werden üblicherweise in gekapselten Reinräumen untergebracht. Die Anforderungen an Planung, Ausführung, Betrieb und Prüfung solcher Räume sind unter anderem in der VDI-Richtlinie 2083, GMP-Richtlinien der EU, anderen nationalen oder Kun- den spezifischen Richtlinien definiert. Bedingt durch den hohen Qualitäts- und Hygieneanspruch an die produzierten Teile für den Bereich der Medizintechnik setzt AFK Kunststoffverarbeitung ein ONI-Reinraum-Komplettsystem ein. Konkret wurde ein Reinraum der ISO-Klasse 7 erstellt, in dem gefertigte Medizin- technikteile gleichzeitig endverpackt werden. Der auch heute noch verwendete Klassenwert aus dem US FED-Standard 209 E, 10.000, entspricht im Bereich der Partikelgrößen von 0,5 Mikrometer der heutigen ISO-Klasse 7 der ISO 14644-1. Bei der Konzeptfindung hat die Betriebssicherheit der Reinraumsysteme absolute Priorität, niedrige Betriebskosten sind jedoch zwingend gefordert. Um den Energieaufwand für den Reinraum so gering wie möglich zu halten, wurde daher eine spezielle Filtertechnik eingesetzt und eine ideale Luftverteilung realisiert.

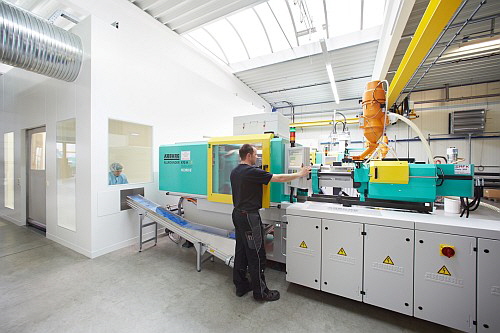

ONI-Wärmetrafo GmbH - Reinraum
Gefertigte Teile werden in den Reinraum transportiert

Winterentlastung statt Kältemaschinenbetrieb
Für die Kühlung der Spritzgießformen muss ganzjährig eine Kühlleistung von aktuell 130 kW bei konstanter Kühlwassertemperatur von 15 °C über ein Ver- sorgungsnetz zur Verfügung gestellt werden. Zur Erzeugung des Kühlwassers werden heute noch in vielen Fällen über das gesamte Jahr elektrisch angetrie- bene Kältemaschinen eingesetzt, was zu erheblichen Kostenbelastungen durch einen hohen Stromverbrauch führt. Das Kühlwasserkonzept bei Franke ist da- gegen so aufgebaut, dass der Kältemaschineneinsatz auf einen Betrieb in der Sommer- und einen kleinen Teil der Übergangszeit begrenzt bleibt. Das Kalt- wasser für die Kühlung von Werkzeugen und Lüftungsgeräten wird in der Über- gangs- und Winterzeit sehr kostensparend über eine so genannte Winterentlas- tung erzeugt. Das Herzstück der ONI-Winterentlastung ist ein glykolfreier, patentierter Luft-Wasser-Wärmeaustauscher, der die kostenlose Außenluft nutzt, um das Kühlwasser herunterzukühlen. Liegt die Außenlufttemperatur unter der Kühlwasserrücklauftemperatur, wird mit der Entlastung der Kältemaschinen be- gonnen. Konkret heißt das, dass eine Vorkühlung über den außen aufgestellten Wärmetauscher erfolgt und die erforderliche Restkühlung weiterhin über die Käl- temaschine realisiert wird. Erreicht die Außenlufttemperatur einen Wert, der nur wenige Grad unter der Kühlwasservorlauftemperatur liegt, wird die Kältemaschine komplett abgeschaltet und der Wärmeaustauscher übernimmt allein die Rück- kühlung des Kühlwassers. Die Praxis zeigt, dass durch die Winterentlastung in den meisten Fällen über 70 % der Betriebszeit auf den Einsatz von Kältemaschinen verzichtet wird.

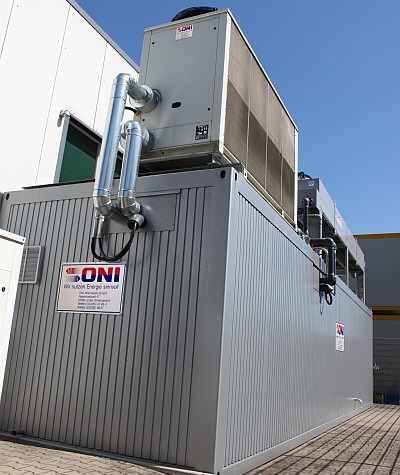

ONI-Wärmetrafo GmbH - Container-Kühlanlage
ONI-Container-Kühlanlage

Kühlwasser liefert kostenlose Heizwärme
Um ein Unternehmen mit mehreren tausend Quadratmetern Produktions-, Büro- und Lagerfläche in den Übergangs- und Wintermonaten zu beheizen, ist üblicher- weise eine Menge Ergas oder Heizöl  erforderlich. Der Heizenergieverbrauch und die daraus resultierenden Betriebskosten sind deshalb nicht unerheblich. Durch das von ONI entwickelte Energieversorgungskonzept wird für den Standort in Finnentrop einmal eingesetzte Energie einfach ein zweites Mal genutzt. Die Teilung des Kühlwassersystems in zwei geschlossene Kreisläufe macht das mög- lich. Grundlage des neuen Heizenergiekonzepts für Franke ist die Nutzung von Abwärme aus der Ölkühlung der Spritzgießmaschinen. Diese Abwärme wird auch heute noch bei vielen Kunststoffverarbeitern über Rückkühlsysteme unge- nutzt in die Atmosphäre abgeführt. Das Temperaturniveau von 35 °C im Kühlkreis- Rücklauf, das für die Ölkühler der Maschinen auskömmlich ist, eignet sich jedoch ideal zum Beheizen von Räumen. Im Praxisbetrieb versorgen spezielle Hallen- sowie Büroheizgeräte einen Großteil der ca. 5.000 Quadratmeter Büro- und La- gerfläche mit kostenloser Heizwärme. In Produktionszeiten stehen permanent ca. 200 kW Leistung für Heizzwecke zur Verfügung. Diese Art der Abwärmenutzung hat für den Betreiber einen finanziell interessanten Doppelnutzen. Abwärme, die bisher kostenintensiv rückgekühlt werden musste, wird durch die ONI-Technologie zu kostenloser Heizenergie und reduziert die Heizkosten massiv, was in Zeiten steigender Energiekosten besonders wertvoll ist.

Die Niedertemperatur-Heiztechnik hat noch einen zusätzlichen, nicht zu unter- schätzenden positiven Effekt. Büro- und Hallenheizgeräte sind in der Lage, eine ideale Temperaturverteilung im Raum zu realisieren. Die relativ geringe Tem- peraturdifferenz zwischen Heizwärmeaustritt und Raumlufttemperatur führt zu einer bestmöglichen, homogenen Vermischung im Raum und einem angenehmen Raumklima.

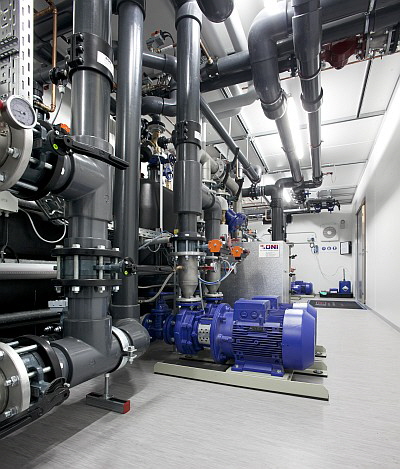

ONI-Wärmetrafo GmbH - Container-Energiezentrale II

Energiemanagement sichert Energiesparerfolg
Auch die leistungsstärkste Anlage will optimal organisiert sein, wenn sie mit einem Minimum an Energie auskommen soll. Aus diesem Grund übernimmt bei der AFK Kunststoffverarbeitung GmbH & Co.KG ein von ONI entwickeltes, dynamisches Managementsystem die Organisation der Energieversorgung. Im Zentrum steht ein SPS-Baustein mit der energieoptimierenden ONI-Systemsoft- ware. Hier laufen al- le Informationen zu Systemzuständen der Gesamtanlage zusammen, werden ausgewertet und von hier aus bekommen die wesentlichen Systemkomponenten alle notwendigen Befehle. Das Regelsystem erkennt bei- spielsweise sofort, wann eine Entlastung der Kältemaschine möglich ist und schaltet den Freikühler automatisch hinzu. Damit wird sichergestellt, dass die Winterentlastung möglichst lange aktiv bleibt, weil jede Stunde, in der die Käl- temaschine abgeschaltet bleibt, für den Betreiber bares Geld wert ist. Bei der Organisation der Wärmerückgewinnung verhält es sich ähnlich. Ist Heizwärme in einem Unternehmensbereich notwendig, wird die entsprechende Leistung aus dem Maschinenkühlkreis zur Verfügung gestellt. Die dadurch reduzierte Rück- kühlleistung hat dann wiederum eine Verringerung der Freikühlerleistung zur Folge, was zusätzlich Strom spart.

ONI-Wärmetrafo GmbH - Reinraum und Medizin
Reinraum und Medizin

Geschenktes Geld
In vielen gewerblichen Kälteanlagen schlummern große Energiesparpotentiale, die sich unter betriebswirtschaftlichen Gesichtspunkten kostengünstig heben las- sen! Einen zusätzlichen Anreiz für die Sanierung alter, ineffizienter Kälteanlagen bietet das vom Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit aufgelegte „Im-pulsprogramm für Klimaschutzmaßnahmen an gewerblichen Käl- teanlagen“. So werden Sanierungsmaßnahmen, die eine wesentliche Verbesse- rung der Energieeffizienz von Kälteanlagen zur Folge haben, mit nicht rückzahlba- ren Zuschüssen gefördert. Dieses Programm bietet zudem die Möglichkeit der Förderung einer Maßnahme zur Wärmerückgewinnung in Verbindung mit der Kälteanlagenoptimierung. Für eine ganzheitliche Kälteanlagenoptimierung gibt es über eine so genannte Basis- und Bonusförderung also gleich für zwei Bereiche Fördergelder!

„ONI-Fachleute haben uns auf die Fördermöglichkeiten aufmerksam gemacht und uns im Antragverfahren tatkräftig unterstützt. …das verstehen wir unter einer wertvollen, partnerschaftlichen Zusammenarbeit“, so Andreas Franke zum Thema Partnerschaft zwischen Kunde und Lieferant.

Ein Beitrag zur Zukunftssicherung
Beispielhaft am Projekt AFK Andreas Franke Kunststoffverarbeitung GmbH & Co.KG  zeigt sich, dass ganzheitliche Energiekonzepte die Möglichkeit einer besonders wirtschaftlichen und damit Kosten sparenden Energieerzeugung eröffnen. „Wir haben mit dem jetzt realisierten Energiekonzept bei uns eine Situation geschaffen, in der wir energieeffizient und wirtschaftlich produzieren können. Damit stärken wir unsere Wettbewerbsfähigkeit und leisten gleichzeitig einen wesentlichen Beitrag zur Zukunftssicherung“, so das abschließende Fazit von Andreas Franke zum umgesetzten Energiekonzept in Finnentrop
