Infrarot-Strahler verschweissen gezielt und effizient

Rohre, Fässer oder auch druckfeste Filterbehälter – viele Produkte aus Kunststoff werden nach dem Spritzguss aus mehreren Einzelteilen zu- sammengesetzt. Infrarot-Wärme hilft, die Kunststoffteile ohne zusätzlichen Kleber oder andere Hilfsmittel miteinander zu verschweissen. Viele dieser Produktionsschritte werden durch Infrarot-Strahler wesentlich vereinfacht und beschleunigt. Es spart Zeit und Energie, wenn Strahler exakt an Produkt und Prozess angepasst werden.

WISAG präsentiert an der SwissPlastics 2014 in Luzern vom 21. bis 23. Januar 2014 in Halle 2, Stand D2109 + E2143  anwendungsoptimierte Infrarot-Strahler und -Systeme und bietet die Möglichkeit, direkt mit den Anwendungsspezialisten zu sprechen.

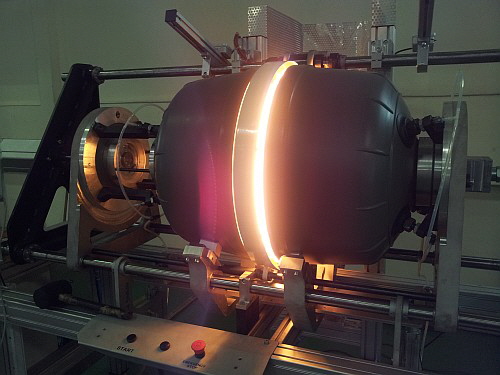

Wisag - Kunststoffschweissen


Behälter für Schwimmbadfilter sind relativ gross, dickwandig und müssen Druck stand halten können. Sie werden in zwei Hälften aus Polypropylen spritzgegos- sen und danach zusammengefügt. Das Verschweissen dieser grossen und dickwandigen Kunststoffteile stellte für ein Unternehmen in Südostasien eine echte Herausforderung dar. Die Filtergehäuse werden später sichtbar aufge- stellt, darum muss die Schweissnaht optisch einwandfrei sein.

Ein Kunde verfügte bereits über eine Schweissanlage mit Widerstandsheiz- elementen in einem Aluminiumblock mit Teflonbeschichtung. Die Heizelemente wurden pneumatisch ein- und ausgeschwenkt. Das leicht fliessende Polypropylen klebte jedoch immer wieder am Heizelement fest, so dass Qualität und Ge- schwindigkeit der Produktion den gestiegenen Anforderungen nicht mehr genügen konnten. Zudem suchte man nach effizienteren Lösungen, um Energie zu sparen. Heute lösen Omega Infrarot-Strahler von Heraeus diese Herausforderung.

Massgeschneiderte Infrarot-Schweissanlage
Für diesen Kunden wurde eine Anlage konzipiert, die einen der grössten je hergestellten Omega Infrarot-Strahler enthält. Dieser Spezial-Strahler besitzt die Form des griechischen Buchstabens Omega, er hat einen Durchmesser von 61 Zentimetern und ist mit einem 180° Goldreflektor ausgestattet, damit die Wärme zielgenau dort ankommt, wo sie nötig ist.

Zwei der ringförmigen Strahler geben ihre Wärmestrahlung einseitig und berüh- rungslos auf die Ränder der Halbschalen ab und gelieren diese an. Sie sitzen in einer Schwenkvorrichtung und werden nach dem Aufschmelzen des Kunst- stoffrandes herausgeschwenkt. Danach können die Hälften zusammengefügt werden.

Eine intelligente Steuerung, die in den vorhandenen Schaltschrank eingepasst wurde, hilft, ein Intensität-Zeitprofil einzuhalten. Zusammen mit dem richtigen Schweissdruck wird so ein optimales Schweissergebnis erreicht.

Die Infrarot-Anlage hat die Kontaktheizelemente ersetzt und so können heute viel kürzere Taktzeiten verwirklicht werden! Der Hauptvorteil der Infrarot-Wärme- technologie ist jedoch, dass die Teile exakt zentriert werden können. Infrarot- Strahlung erwärmt kontaktfrei und so gibt es keine Kontaktflächen mehr, die verkleben und dann verrutschen können!

Infrarot-Wärmetechnologie für das Fügen von Kunststoffen
Infrarot-Strahlung wird kontaktfrei übertragen und erzeugt Wärme direkt im Pro- dukt. Damit ist sie herkömmlichen Methoden, wie etwa der Erwärmung durch Kontaktplatten, überlegen. Anders als beim Schweissen mit Kontaktwärme bleibt kein heisser Kunststoff an der Wärmequelle hängen. Dadurch können Kunst- stoffteile mit Infrarot-Wärmesystemen ohne Geruchsbelästigung im Sekunden- takt und jederzeit reproduzierbar verschweisst werden. Zeitraubende Reini- gungsprozeduren entfallen.

Anders als beim Vibrationsschweissen entsteht kein Abrieb, der sich auf dem Produkt oder der Anlage ablagert. Infrarot-Wärme verschweisst Halbschalen zu einem dichten Behälter, während Ultraschall eher für punktuelles Schweissen geeignet ist. Laser verschweissen Kunststoffteile mit hoher Energie, benötigen jedoch einen erheblichen Fügedruck und zudem spezielle Sicherheitsvorkeh- rungen.
