Firmenporträt

Woodtli Hydraulik AG
Massgeschneiderte Hydrauliklösungen

Seit mehr als vier Jahrzehnten planen, konstruieren und fertigen wir mit hoher technischer Kompetenz und zu wirtschaftlichen Konditionen unsere Hydraulikzylinder, Aggregate und Steuerungen. Unsere Hydraulikzylinder und Aggregate sind mit Präzision für Ihre Bedürfnisse und Anwendungen ausgelegt und erfüllen im harten Alltag mit höchster Zuverlässigkeit ihren Auftrag. Wir sind Ihr richtiger Partner, wenn es sich um anspruchsvolle Hydraulikprojekte handelt, die nicht mit Standardkomponenten gelöst werden können.

Mit uns haben Sie ein KMU das stets auf dem neusten Stand der Technik ist und die Kundenzufriedenheit noch priorität hat.

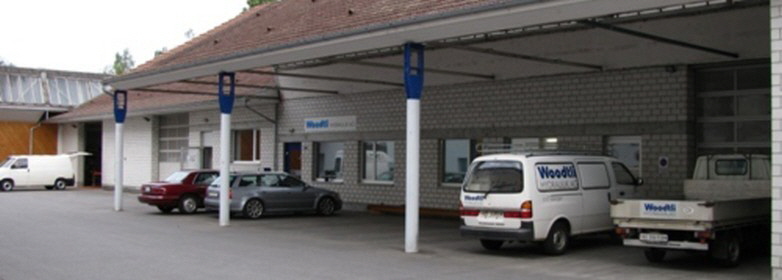

Woodtli Hydraulik - Firmensitz


Produkte

Unser Produkteportfolio beinhaltet eine grosse Palette an qualitativ hochwertigen Hydraulikkomponenten. Vom Plunger bis zum Spezialzylinder finden Sie bei uns alles.

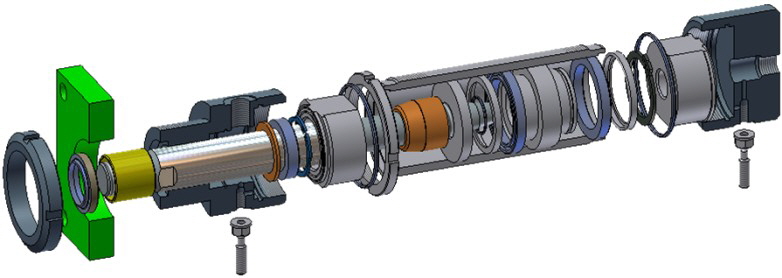

Normzylinder
Unsere Normzylinder unterscheiden Sie vorallem durch den Nenn- und Prüfdruck sowie durch ihr Gewicht. Die genauen Angaben dazu finden Sie auf den PDF-Datenblätter

Woodtli Hydraulik - Normzylinder

Mehr Informationen finden Sie hier.


Spezialzylinder
Wir beraten Sie gerne bei einer Sonderlösung.

Woodtli Hydraulik - Spezialzylinder
Zylinder mit integriertem Wegmesssystem

Mehr Informationen finden Sie hier.

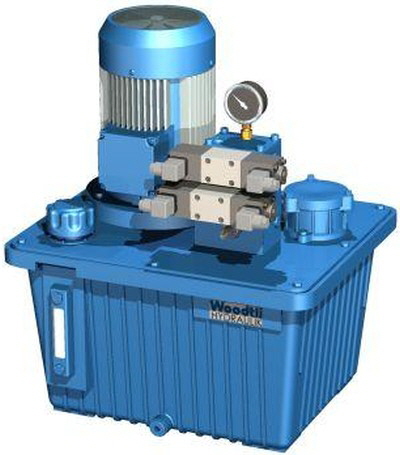

Aggregate
Behältergrösse (Liter) 13, 30 und 44
Fördervolumen (cm2/U) 1.4 bis 26
Druck (bar) 20 bis 200
Antriebsleistung (kW) 0.12 bis 4
Temperaturbereich (°C) -10 bis +70

Woodtli Hydraulikaggregate der Behälter-Nenngrössen 13, 30 und 44 Liter sind Serienaggregate und werden nach dem Baukastenprinzip aufgebaut. Die Grundausrüstung des Aggregates besteht aus Behälterdeckel in Stahl, Ölbehälter mit Ölstandsanzeiger und Ablassschraube, Pumpe, Elektromotor, Grundblock mit Druckbegrenzungsventil, Manometer, Rücklauffilter sowie Einfüll- und Belüftungsfilter.

Steuerungsaufbau
Mittels Längs- und Höhenverkettungssystem können dem Aggregat hydraulische Steuerungsfunktionen übertragen werden. Nachträgliche Erweiterungen und Änderungen sind möglich. Anschlussblöcke der NG6 und NG10 stehen zur Verfügung.

Ausführung
Bei der Normalausführung werden Hochdruckzahnradpumpen eingesetzt. Je nach Bedarf können auch andere Pumpenarten eingesetzt werden.

Zusatzelemente
Auf Wunsch können Ölkühler, Heizstäbe, Thermostate, Niveauschalter, Druckspeicher etc. auf dem Aggregat aufgebaut werden.

Sonderausführung
Gerne stellen wir Aggregate nach Ihren Wünschen zusammen.

Woodtli Hydraulik - Aggregate

Mehr Informationen finden Sie hier.

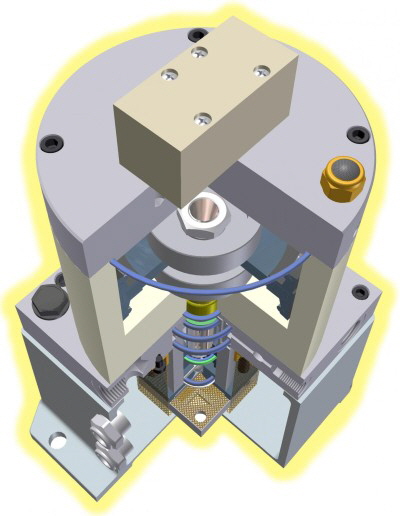

Pressomat

P200X

- Öldruck (bei 6 bar Druckluft) 200 bar
- Fördermenge (gegendrucklos) 3 l/min
- Fördervolumen (pro Doppelhub) 18 cm3
- Öltankinhalt 1.8 l

P400X
- Öldruck (bei 6 bar Druckluft) 400 bar
- Fördermenge (gegendrucklos) 1.3 l/min
- Fördervolumen (pro Doppelhub) 8 cm3
- Öltankinhalt 1.8 l

Der Pressomat ist ein kompaktes und komplettes pneumo-hydraulisches System und benötigt keine elektrischen Anschlüsse. Die Pumpen arbeiten nach dem Prinzip des Druckübersetzers, die eine grosse Fläche bei niedigem Druck benützen um bei einer kleinen Fläche einen hohen Druck zu erzeugen.

Der Aufbau des Pressomaten stellt ein komplett pneumo-hydraulisches Aggregat inklusive Ölbehälter dar. Das Antriebssystem (doppelwirkender Pneumatikzylinder mit automatischer Umsteuerung) arbeitet nur solange ein Öl-Förderstrom benötigt wird. Zum Halten des aufgebauten Druckes wird eine Enegie aufgenomen. Es wird also Druckluft verbraucht um beispielsweise eine hydraulische Spannvorrichtung zu schliessen. Sobald kein Öl mehr fliesst, stellt sich der Maximaldruck ein und wird über das Druckluftnetz konstant gehalten. Ohne jeden Luftverbrauch und ohne schädliche Ölerwärmung. Auftretende Leck Ölverluste werden unter Beibehaltung des Druckes laufend kompensiert.

Der Hydraulikteil besteht aus einer doppelwirkenden Kolbenpumpe mit Ansaugfilter und den entsprechenden Rückschlagventilen. Die Abdichtung erfolgt mit PTFE-Kolbenringen, was einen praktischen Leck- und Wartungsfreien Betrieb gewährleistet.

Woodtli Hydraulik - Pressomat

Mehr Informationen finden Sie hier.

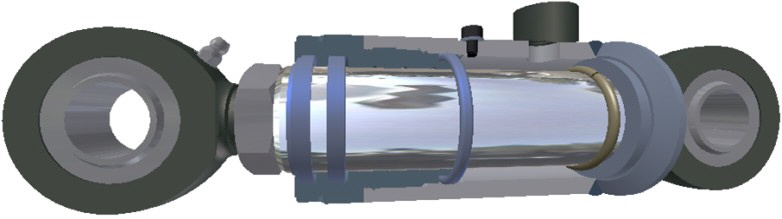

Plunger
- max. Betriebsdruck 250 bar
- Plungerdurchmesser 20-100mm
- Verfahrensgeschwindigkeit max. 0.5m/s
- Temperaturbereich -30 bis +120°C
- Wahlfreie Hublängen
- Druckmedium Hydrauliköl

Zylinderkopf
Der Zylinderkopf besteht aus Stahl mit hervorragenden Gleiteigenschaften. Die grosszügig proportionierte Stangenführung ist mit einer Spiralnute ausgestattet um eine optimale Schmierung zu gewährleisten und einem allfälligen Schleppdruck entgegen zu wirken.

Stangendichtung
Die Stangendichtung besteht bei der Standardausführung aus einem einfachwirkenden Abstreifer der das Eindringen von Schmutz verhindert. Eine PUR Nutring-Stangendichtung gewährleistet eine optimale Abdichtung. Weitere Abdichtungsvarianten sind lieferbar.

Kolbenstange
Das Grundmaterial ist mit einer 25µm dicken Hartchromschicht versehen. Die polierte Oberfläche (Rauheit Ra max. 0.3µm) gewährleistet einen minimalen Dichtungsverschleiss. Andere Ausführungen (rostbeständig, gehärtet, etc.) sind lieferbar.

Anschlag
Der massive Runddrahtsprengrind ist mit dem maximalen Betriebsdruck belastbar.

Woodtli Hydraulik - Plunger

Mehr Informationen finden Sie hier.


Maschinen

Wir verfügen über die folgenden Maschinen:

Bearbeitungscenter
- QUASER MV204CPL

Drehmaschinen
- COMEV PICOdue EVO 300
- COMEV PICOdue 400
- COMEV PICO CM 260
- OKUMA LB300
- OKUMA LB15
- COLCHESTER 600
- COLCHESTER 2500

Fräsmaschinen
- REIDEN
- DECKEL

Bohr-Fräscenter
- Picomax80 CNC
- Picomax54

Woodtli Hydraulik - Maschinen


Planplot
Farbig und schwarz-weiss

Sie können ab sofort Ihre Planzeichnungen bis Grösse A0 bei uns scannen lassen. Wir drucken diese für Sie gerne aus oder machen ein PDF, welches Sie dann bequem auch beim nächsten Mal audrucken können.

Unsere Preise für Ihren Scanning-Auftrag finden Sie hier (PDF-Datei).

Woodtli Hydraulik - LogoWoodtli Hydraulik AG
Oholten 13
CH-5703 Seon
Tel. +41 62 767 77 17
Fax +41 62 767 77 18

info@woodtli-hydraulik.ch
www.woodtli-hydraulik.ch
