Mischwunder mit neuer X-Geometrie fĂĽr 2-K Klebstoffe - neuer Einwegmischer der Stamixco AG ĂĽberzeugt durch MischgĂĽte, senkt Produktionskosten und spart Material
Kurz, sparsam und kostensenkend - so lässt sich die neue Generation von Einwegmischern mit X-Gitter-Geometrie der Firma Stamixco AG beschreiben. Gerade erst feiert der neue Mischer seine Markteinführung und merzt mit seinen besonderen Eigenschaften bekannte Schwachstellen etwa von Wendel- oder quadratischen Mischern aus. Produktverluste und mäßige Qualität sind Vergangenheit. Anwender des neuen Mischertyps mit X-Gitter-Struktur profitieren von einer deutlich besseren Mischgüte, von niedrigeren Produktionskosten und von erheblicher Materialeinsparung. Entwickler des neuen Typs ist Stamixco, ein erfahrener Schweizer Hersteller von Statischen Mischern aller Art.

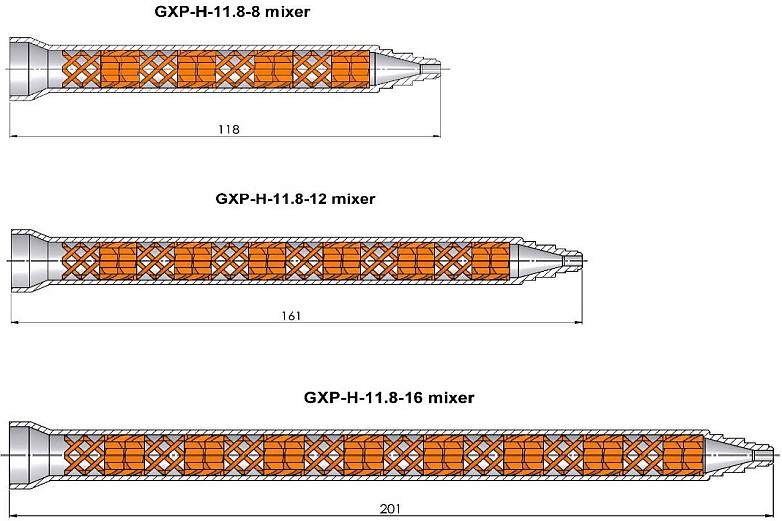

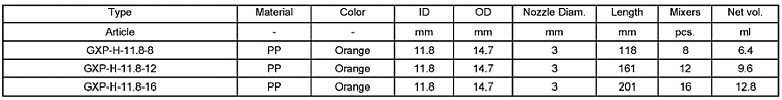

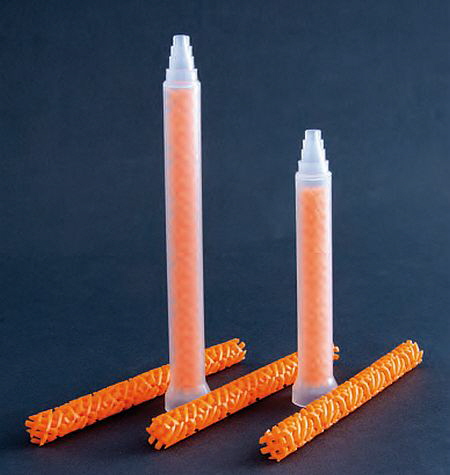

Masse der X-Grid GXP-H Kunststoff-Einwegmischer
Daten: Stamixco AG
Konstruktion ideal fĂĽr Roboteranwendungen
Es ist vor allem die besondere Bauweise der X-Gitter-Geometrie, die deutliche Einsparungen in der Länge des neuen Mischers ermöglicht: „Um bis zu 66 Prozent können wir die Konstruktionslänge im Vergleich zu bisherigen Mischern kĂĽrzen“, betont Bernhard Hug, GeschäftsfĂĽhrer der Stamixco AG, der fĂĽr den Vertrieb des neuen Mischers verantwortlich zeichnet. “Ein Drittel fällt weg. Damit lässt sich nicht nur der Produktionsabfall um mehr als 60 Prozent reduzieren. Seine kompakte Bauweise macht diesen kurzen und effizienten Kunststoff-Einwegmischer speziell fĂĽr Roboteranwendungen interessant.“ Das gilt insbesondere dann, wenn diese Anwendungen eine sehr präzise Klebstoff-FĂĽhrungen erfordern.

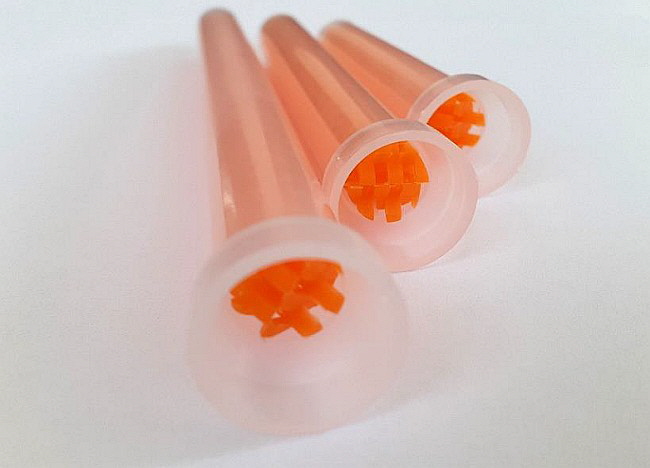

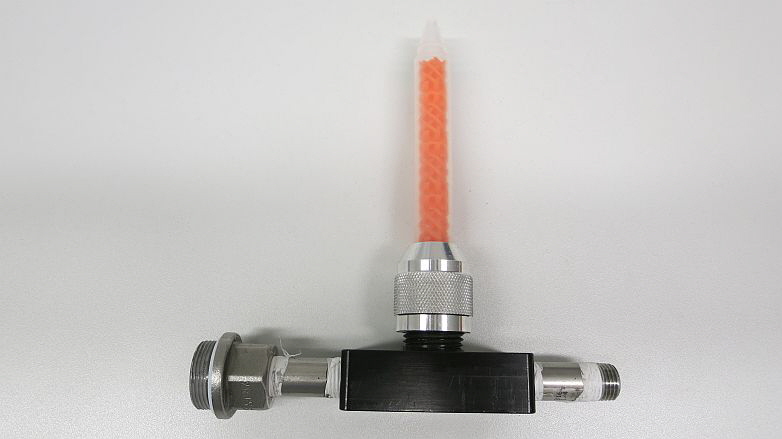

X-Grid GXP-H Kunststoff-Einwegmischer
Homogenität bis in die Randzonen
Anwender profitieren zudem von einer sichtbar besseren MischgĂĽte durch die neue Konstruktion. Ihre einzigartige Mischgeometrie erzielt nachweislich beste Resultate fĂĽr laminare hoch- bzw. niederviskose Mischaufgaben ebenso wie fĂĽr groĂźe Konzentrationsunterschieden. „Mit unserem neuen X-Gitter-Mischer können wir perfekte Homogenität bis in die Randzonen garantieren. Dies auch bei Mischaufgaben, die bislang mit Wendelmischern nicht bewältigt werden konnten“, bestätigt Stamixco-Entwickler und GeschäftsfĂĽhrer, Bernhard Hug.

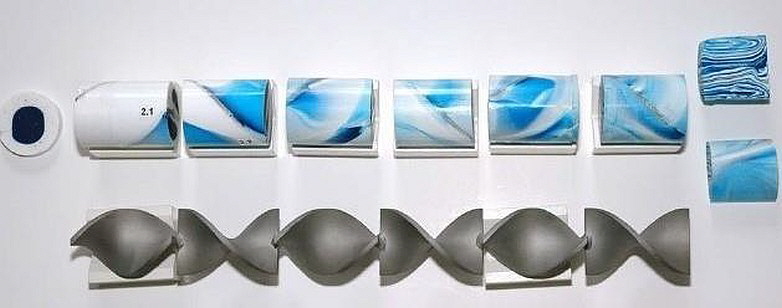

Mäßige Mischwirkung eines Wendelmischers mit unvermischten Wandzonen

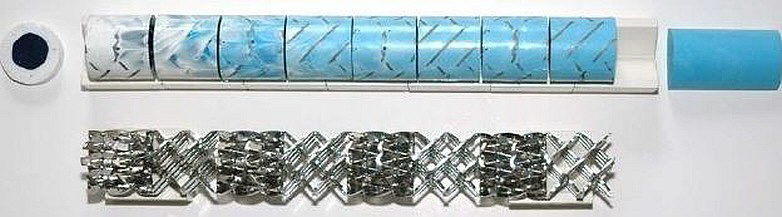

Epoxy Mischresultatevergleich von Wendel- und X- Mischer.
Exzellente Mischwirkung des X-Gittermischers ĂĽber 8 Mischelemente mit perfekt vermischter Wandzone nach Mischeraustritt
Daten: Stamixco AG
Vorteile der X-Gitter-Geometrie auf einen Blick
• Kürzester und effizientester Einwegmischer aus Kunststoff
• Dreimal kürzer im Vergleich zu quadratischen- oder Wendelmischern
• Abfallreduzierung um über 60 Prozent
• Sehr kurze, kompakte Bauweise speziell für Roboteranwendungen sowie präzise Klebstoff-Führung
• Einsetzbar auch für extreme hoch- bzw. niederviskose Mischaufgaben
• Anwendbar bei extremsten Konzentrationsdifferenzen
• Maximale Dispersion von unlöslichen Medien
• Löst Mischaufgaben, die mit Wendelmischern nicht bewältigt werden
• Erhältlich in PP, POM, PA mit Glasfibers

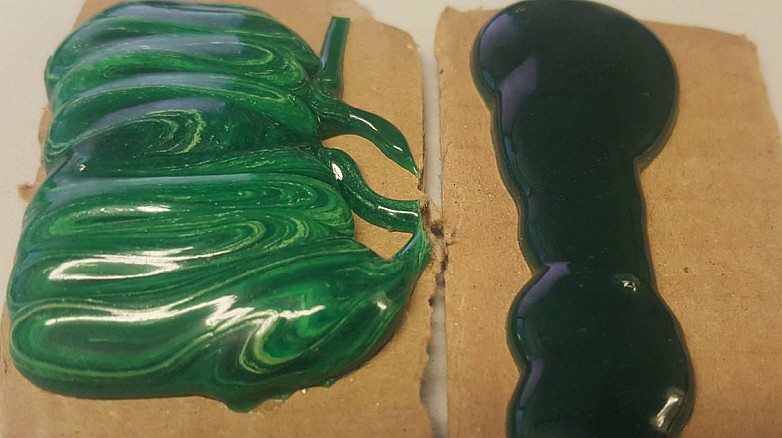

Links: Schlechte Mischung nach Wendelmischer
Rechts: Perfekte Mischung nach GXP-H Mischer
Daten: Stamixco AG

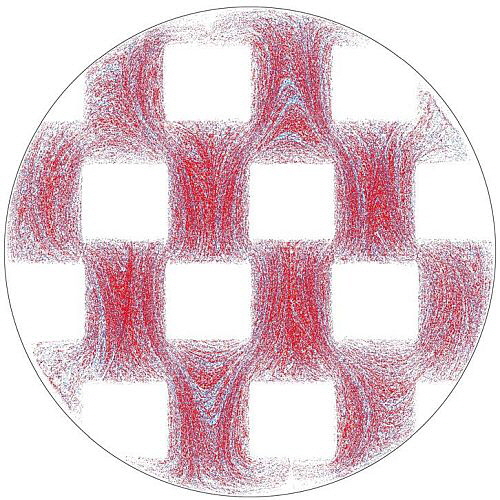

CFD Bild der laminaren Mischhomogenität nach 6 Mischelementen GXP-H
Daten: Stamixco AG

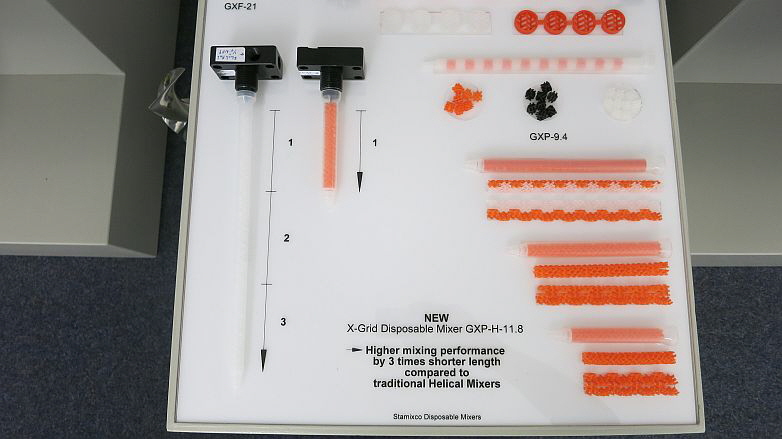

Der kĂĽrzeste und effizienteste Einwegmischer GXP-H fĂĽr die 2-K Klebstoffindustrie
Endlich gibt es die bewährte X-Grid Statische Mischgeometrie auch als Einwegmischer in Kunststoff. Durch diese Geometrie können Mischaufgaben Diese Einwegmischer für die Vermischung von 2-Komponenten Klebstoffen, Harzen und Lacken.
Roboteranwendungen zum Einkleben von diversen Bauteilen oder Auto / Zugscheiben, etc. benötigen einen möglichst kurzen und schnellmischenden Einwmischer. Neben dem schnellen mischen, weniger Abfall können Roboter wesentlich schneller fahren, d.h. Fliehkräfte und Präzision werden verbessert.
Generell kann gesagt werden, dass der neue Einwegmischer immer mindestens 3x kĂĽrzer ist.
Epoxy, Polyurethane, Silikone, alle Klebstoffe welche unter Vermischung von 2 Komponenten wie Harz/Härter oder mit Beschleunigern reagieren.

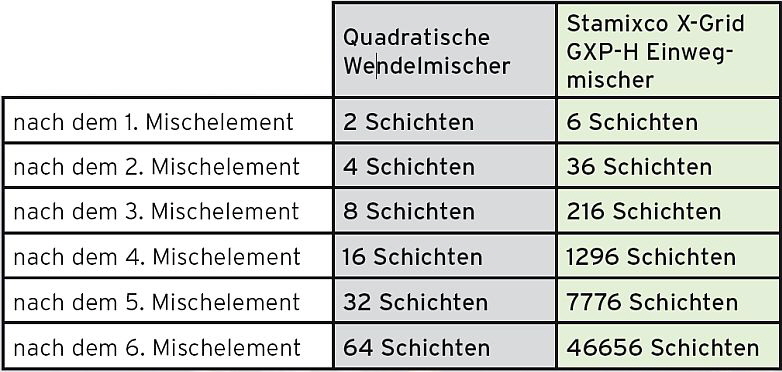

Die bekannten runden oder quadratischen Einwegmischer auf Basis von Wendelmischern erzeugen ĂĽber jedem Mischelement nur 2 Schichten, d.h.
Etc….
Neben der excellenten Mischwirkung, ist auch die Dispergierwirkung für unlösliche Medien wesentlich besser.
Lieferbar als Mischerstangen ohne Gehäsue oder fertig mit Kunststoffhülse in 3 Standardlängen
Argumentarium GXP-H Einwegmischer
• Kürzester und effizientester Einwegmischer aus Kunststoff
• Erhältlich in PP, POM, PVDF, Teflonbasiswerkstoffen
• Bewährte X-Grid Misch-Struktur
• 3 x kürzer als alte Wendelmischer
• 3 x weniger Abfall
• Sehr kurze kompakte Bauweise für Roboteranwendungen und präzise Klebstoff-Führung
• Mischt auch extremste Mischaufgaben Hoch/Niederviskos, extremste Konzentrationsdifferenzen
• Dispergiert maximal für unlösliche Medien
• Ermöglicht Mischaufgaben, welche mit Wendelmischer nicht möglich sind
Download
BroschĂĽre GXP-H-Einwegmischer (PDF-Datei)
FIRMENPORTRĂ„T
...mix it up - Equipment fĂĽr statische Misch- und Reaktionstechnologie
StaMixCo AG berechnet und liefert statische Mischer für den laminaren Strömungsbereich insbesonders für die Kunststoffverarbeitung im Spritzguss- und Extrusionsverfahren.
Stamixco – Ihr starker Partner fĂĽr alle Mischaufgaben
Unsere Kunden interessiert das optimale Mischen unterschiedlichster Medien zur Erzielung optimaler Ergebnisse. Wir verstehen uns als kompetenter Partner zur ErfĂĽllung Ihrer Aufgaben. Unsere langjährige Erfahrung, das erarbeitete Know-How und die kontinuierliche Weiterentwicklung hat uns zu dem gemacht, was wir heute sind – ein eigentĂĽmergefĂĽhrtes, international etabliertes Technologieunternehmen, das Lösungen der statischen Mischtechnik anbietet. Kunden- nähe und Service ist uns wichtig, deshalb sind wir mit eigenem Standort in der Schweiz/Wollerau und einer Partnerfirma in USA/New York sowie weiteren Vertretungen rund um den Globus fĂĽr unsere Kunden da. Unser ständiger Antrieb ist es, immer wieder perfekte Lösungen zu finden, die unseren Kunden den grösstmöglichen Nutzen bieten. Deshalb arbeiten wir, auch zusammen mit unseren Kunden, ständig an neuen Mischerlösungen.
Firmenvideo
Produkte
• Mischer für den Spritzguss >>>
• Mischer für die Extrusion >>>
• Mischqualität >>>
• Allgemeine Mischtechnik >>>

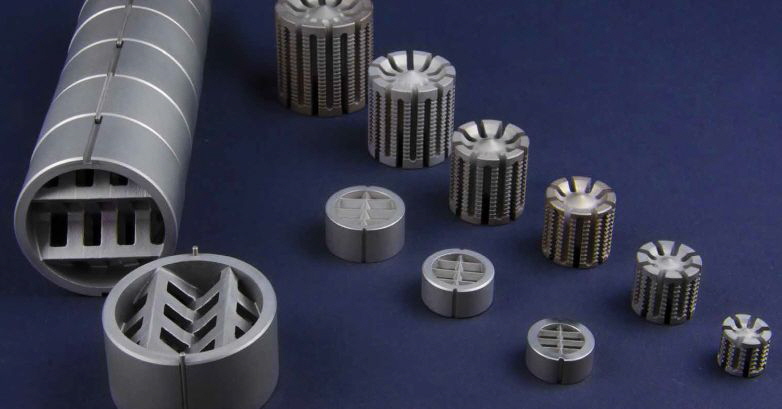

Mischer fĂĽr den Spritzguss
Vorteile:
• Reduktion von Farbflecken, -streifen und -wolken
• Reduzierter Farbverbrauch bei vergleichbarem Einfärbegrad (bis zu 30% geringer)
• Engere Masstoleranzen von Fertigteilen
• Kleinere Ausschussrate
• Geringere Verzugserscheinungen
• Engere Gewichtstoleranzen
• Bessere Teilequalität beim Einsatz von Regeneraten
• Kürzere Zykluszeiten
• Verbesserte Oberflächenqualität und mechanische Eigenschaften (insbesonders mit Regeneraten)
• Geringerer thermischer Abbau (z.B. mit PET)
• Gleichmässiges Fliessen der Schmelze, einheitlicher Füllvorgang bei Mehrfachwerkzeugen
• Erweiterter Einsatzbereich von älteren Maschinen
Mischer fĂĽr den Spritzguss
Wahl der Mischdüsengrösse
Es stehen diverse standardisierte SMN Mischersätze zur Verfügung. Die Auslegung der für die spezifische Anwendung optimalen Mischergrösse ist vom Einspritzvolumenstrom sowie der Viskosität der Polymerschmelze abhängig. Für eine genauere Auslegung der Düse werden die Fliesskurve des verarbeiteten Kunststoffes (Viskosität bei Betriebstemperatur als Funktion der Schergeschwindigkeit) oder der MFI benötigt. Die Stamixco Entwicklungsanstrengungen haben zu neuen Produkten geführt, die dem Kunden einen deutlichen Nutzen bieten und mit den bestehenden SMN Mischelementen leicht kombiniert werden können:
SMF-Filter:
Schützt die Einspritzdüse, Hot-Runner-System und Werkzeug, wenn Regenerate verarbeitet werden. Der SMF filtriert unerwünschte Feststoffe aus, z.B. Aluminium, Metalle und andere Werkstoffe, die durch Magnete nicht abgesondert werden und daher zu Verstopfungen oder Beschädigungen an den Folgeeinrichtungen führen können.
Hält nur teilweise aufgeschmolzene Granulatteile zurück, bis diese vollständig aufgeschmolzen bzw. flüssig sind.
GPD Gitter-Schutz-Ring:
SchĂĽtzt die statischen SMN-Mischelemente vor Beschädigung bei einem sogenannten “Kaltstart”. Der GPD ist extrem solide gebaut und verhindert, dass ungeschmolzene oder nur teilweise flĂĽssige Polymerpfropfen die Mischelemente am Eintritt beschädigen können.

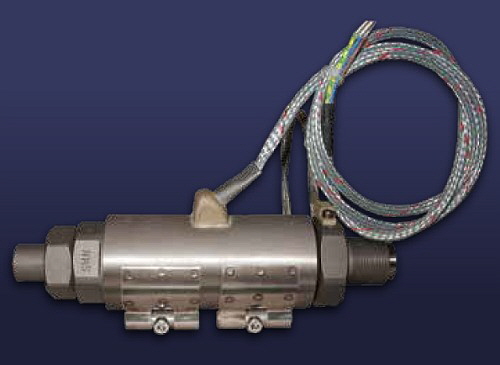

SMN-Mischdüse mit Heizbändern und Temperatursensor
Anwendungen:
• Flachfolien
• Co-Extrusion
• Blasfolien
• Profile
• Stäbe, Rohre
• Geschäumte Platten, Folien
• Beschichtung
• Fasern Monofilamente
• Flaschen aus Polyolefinen
Mischer fĂĽr die Extrusion
Vorteile:
• Homogene Schmelze mit gleichmässiger Temperatur- und Viskositätsverteilung
• Reduzierter Farb- und Additivbedarf
• Streifenfreie, extrudierte Produkte
• Ermöglicht höhere Regeneratanteile beizumischen
• Einheitlicher Schmelzefluss im Werkzeug reduziert die Zeit für die Werkzeugeinstellung
• Einheitliche Verteilung und Grösse der Blasen in geschäumten Produkten
• Verbesserte Oberflächenqualität und mechanische Eigenschaften
• Weniger Ausschuss
• Stabilsiert den gesamten
Mischer fĂĽr die Extrusion
Mischqualität
Die optimale Qualität der Polymerschmelze beim Extrudieren ist dann erreicht, wenn über den ganzen Querschnitt des Kunststoffstromes eine gleichmässige Verteilung der Farbe, der Additive sowie der Schmelzetemperatur vorliegt. Mit dem Einsatz des Stamixco SMB-Schmelzemischers mit 8 Mischelementen wird die Homogenität der Schmelze um den Faktor 5-6 verbessert.
Die Amortisationszeit (Payback) des Schmelzemischers ist kurz und beträgt oftmals lediglich 2 Monate.
Alle benachbarten Stäbe des Mischgitters sind untereinander verbunden, beim SMB-R deren Enden noch mit dem äusseren Ring. Die Grösse des Schmelzemischers ist eine Funktion des Durchsatzes und der Viskosität der Polymerschmelze. Für genaue Berechnungen ist eine Fliesskurve, der MFI sowie ein ausgefülltes Spezifikationsblatt für Schmelzemischer notwendig.

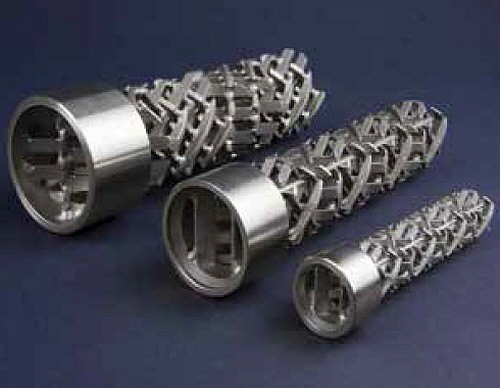

SMB-GXS als gegossene Einheit mit integrierten Verstärkungsstangen (mittig und rechts) im Vergleich mit geschweisstem SMBGX Schmelzemischer (links)
Stamixco liefert Einwegmischer fĂĽr Industrie- und Chemieanwendungen.
Einwegmischer
Vorteile:
• Beste statische Mischergeometrie (X-Gittermischer) erhältlich als Einwegmischer aus Kunststoff
• Flexible Anzahl der Mischelemente
• Gittermischer mit kürzerer Mischerlänge als Wendelmischer bei gleicher Mischqualität
• Geringeres Mischervolumen, dadurch weniger Produkteverlust
Einwegmischer
Wendelmischer erzielen gute, aber nicht immer optimale Mischergebnisse. Stamixco hat aus diesem Grund statische Einwegmischer in der bekannten, viel intensiver mischenden X-Gitter Mischgeometrie entwickelt. Diese erzielen wesentlich bessere Mischergebnisse. Einwegmischer mit X-Gitter Mischgeometrie sind bei gleichem Mischresultat kürzer und haben daher ein geringeres Mischervolumen. Ein X-Gittermischer benötigt bis zu 60 % weniger Mischerlänge und Volumen zur Erzielung der gleichen Mischergüte. Das ermöglicht eine deutliche Reduzierung des Produktvolumens.
Stamixco bietet eine breite Palette an X-Gittermischern aus Kunststoff, die immer optimal zur Lösung selbst schwieriger Mischaufgaben geeignet sind. Mischaufgaben, für die der klassische Wendelmischer nicht geeignet ist, können durch den X-Gittermischer GXF und GXP gelöst werden.
Aufgrund langjähriger Erfahrung berechnet und produziert Stamixco statische Mischer für vielfältigste Anwendungen. Je nach Viskosität, Dichte, Konzentration oder rheologischen Eigenschaften der zu vermischenden Medien unterscheidet sich die zum Einsatz kommende Geometrie der Mischelemente stark voneinander. Sind die Medien ineinander löslich oder muss dispergiert werden? Sollen Gase in Flüssigkeiten eingelöst werden? Beispiele sind turbulente Gasmischungen für die Rauchgasreinigung oder für die Ozonisierung in der Wasseraufbereitung, welche Stamixco berechnet und liefert.

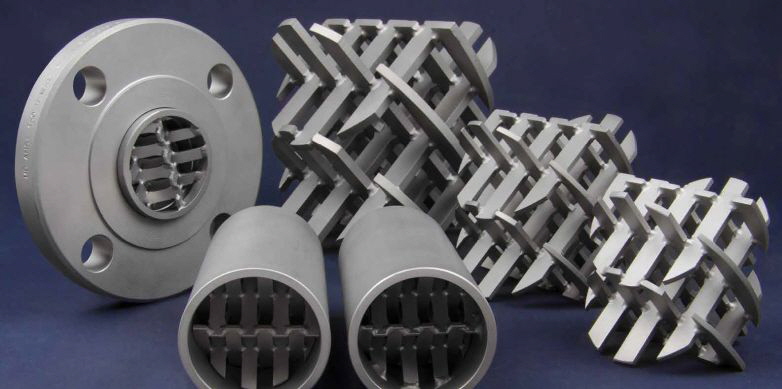

Allgemeine Mischtechnik
Vorteile:
• Kontrollierte, einheitliche Mischung über den ganzen Rohrquerschnitt
• Kleiner Energie-Aufwand. Nur Druckverlust über dem Mischer
• Keine bewegten Teile
• Kontinuierliche Produktion möglich
• Klar definierbare Scher- und Turbulenzbereiche
• Enge Verweilzeitverteilung (Pfropfenströmung)
Downloads
• Stamixco Brochüre (Deutsch)
• Stamixco Brochure (English)
Besuchen Sie uns auf der Swiss Plastics Expo. Wir freuen uns auf Ihren Besuch an unserem Stand:
Halle 2 / Stand C 2077
|
Stamixco AG
