Mit der neuen SmartPower hat WITTMANN BATTENFELD eine Maschinen- baureihe auf den Markt gebracht, die sich vor allem durch ihren in- telligenten und sparsamen Einsatz von Energie, Dynamik und kompakter Bauweise, auszeichnet. Auch das Preis-/Leistungsverhältnis der Ma- schinen schont die Ressourcen der Kunden.
Die neue SmartPower
Die neue SmartPower – erstmals vorgestellt auf der Fakuma 2014 – ist seit Ja- nuar 2015 im Schließkraftbereich von 25 bis 120 t am Markt verfügbar. Neben der hohen Energieeffizienz und dem guten Preis-/Leistungsverhältnis besticht die Maschine durch ihre hohe Präzision, Dynamik, die kompakten Abmessungen und ihre Bedienerfreundlichkeit. Die neue SmartPower ist in jeder Hinsicht „smart“.
Intelligenter, energiesparender und umweltschonender Antrieb
Das Herzstück der SmartPower ist ihr Antrieb. Die Maschine ist standardmäßig mit einem höchst energieeffizienten neuen Servohydraulikantrieb ausgestattet, der sich auch durch geringe Abmessungen und Geräuscharmut auszeichnet. Durch den Einsatz des Servomotors kann für jeden Betriebspunkt mit der dafür notwendigen optimalen Drehzahl gefahren werden. Darüber hinaus wird das Sys- tem bei Pausenzeiten komplett heruntergefahren bzw. kann es bei längeren Pau- senzeiten auch vollständig abgestellt werden. In Verbindung mit dem höheren Wirkungsgrad der Servomotoren und der drehzahlabhängigen Mengenregelung ergeben sich Energieeinsparungen von bis zu 35% gegenüber den herkömmli- chen Antrieben mit Asynchron-Drehstrommotoren.
Eine positive Begleiterscheinung des geringen Energieeintrags liegt darin, dass dadurch auch das Hydrauliköl weniger erwärmt wird. Damit sinken der Kühl- wasserverbrauch und der damit verbundene Energieverbrauch ebenfalls deutlich. Gleichzeitig wird das Hydrauliköl weniger belastet und dadurch die Lebensdauer des Öls wesentlich verlängert. Die Ölwechselintervalle können in der Folge erhöht werden – ein positiver Beitrag zur Senkung der Umweltbelastung.
Darüber hinaus ist die servohydraulische SmartPower mit dem gleichen Leis- tungsregelungssystem ausgerüstet wie die vollelektrische EcoPower. Diese Antriebstechnologie ermöglicht es, auch bei der SmartPower das für die EcoPower entwickelte KERS (Kinetic Energy Recovery System) zu nutzen. KERS wandelt bei Bremsvorgängen kinetische Energie in elektrische Energie um. Die so gewonnene elektrische Energie wird zum Teil gespeichert, bei Parallelbe- wegungen von anderen Antrieben genützt, in die Zylinderheizung eingespeist oder zur Erzeugung der Steuerspannung herangezogen. Die gesamte Bremsenergie wird also vollständig innerhalb der Maschine genutzt. Bei auftretenden kurzen Stromausfällen hält das „smarte“ Zwischenspeichersystem die Spannungs- versorgung für kurze Zeit aufrecht und vermeidet somit den Stopp und das fol- gende notwendige Wiederanfahren der Maschine.
Bei der Option mit parallelen Maschinenbewegungen kommt ein zweiter Ser- voantrieb zum Einsatz, der spezifisch für die Anforderungen für Auswerfer und Kernzug ausgelegt ist. Damit ist auch in diesem Anwendungsfall beste Energieeffizienz und Dynamik gewährleistet. Zudem ist eine schnelle und kos- tengünstige Nachrüstung möglich.

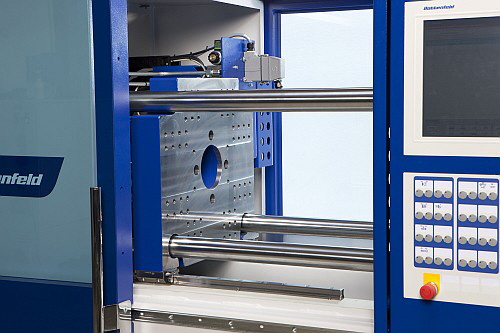

Großzügiger, sauberer Aufspannbereich (Schließplattenunterstützung durch Li- nearführungen und freigestellte Holme)
Ressourcenschonung und Präzision durch smarte Schließ- und Sprit- zeinheit
Die SmartPower ist mit einem einfachen, zentralhydraulischen Schließsystem ausgestattet. Die Hydraulikblöcke sind bei dieser Maschine in die Schließseite integriert, wodurch eine sehr hohe Regelgenauigkeit und dynamische Bewegungs- abläufe ermöglicht werden. Zwei symmetrisch angeordnete Fahrzylinder sorgen für eine werkzeugschonende Krafteinleitung. Die gleichzeitig deutliche Erhöhung der Fahrgeschwindigkeit stellt kurze Trockenlaufzeiten sicher, was sich wiederum positiv auf die Energiebilanz auswirkt.
Durch die Führung der Schließplatte über Linearführungen wird zum einen ein hohes Maß an Präzision erreicht, der minimale Schmierbedarf gewährleistet einen sauberen Werkzeugaufspannbereich.
Die bewährte Spritzeinheit der hydraulischen Maschinenbaureihe mit einer Stan- dardschneckenlänge von 22 d wurde für die servohydraulische SmartPower übernommen. Die Einspritzregelung erfolgt bei dieser Maschinenbaureihe über den hochdynamischen Servoantrieb. Die offene Bauweise vereinfacht die Be- dienung und das Arbeiten mit der Materialzuführung und –trocknung.
Schwenkbare Spritzeinheit der SmartPower für optimales Handling
Platzsparendes Design und hohe Bedienerfreundlichkeit
Als kurzbauende servohydraulische Maschine im PowerSerien-Design sieht die SmartPower nicht nur gut aus, sondern überzeugt auch durch ihren geringen Platzbedarf, der eine optimale Nutzung der vorhandenen Produktionsfläche er- möglicht. Klein und kompakt, was die Abmessungen betrifft, ist diese Maschine großzügig ausgelegt in Hinblick auf den Werkzeugaufspannbereich. Dazu kommen die besonders gute Zugänglichkeit zur Spritzeinheit und der offene Ausfallbereich für die Entsorgung der Teile durch den Entfall der Bodenplatte. Damit ist die neue SmartPower überaus bedienerfreundlich.
Die hohe Bedienerfreundlichkeit ist auch durch den Einsatz der bewährten UNILOG B6P-Steuerung, die ein durchgängiges Steuerungs- und Bedienkon- zept zur einfachen Handhabung der Spritzgießmaschinen inklusive aller inte- grierten Peripheriegeräte bietet, gewährleistet. Sie ermöglicht eine einfache Einbindung der Maschinen in BDE-Systeme, aber vor allem auch eine einfache, internetbasierte Serviceunterstützung. Auch Web- und Remoteservice sowie ein modernes Management Execution System stehen auf der SmartPower zur Ver- fügung.
SmartEdit, die visuelle Einstellhilfe auf der B6P Steuerung ergänzt das bisherige Anwenderprogrammiersystem APS und ermöglicht eine einfachere und schnel- lere Maschineneinstellung, vor allem bei komplexeren Zyklusabläufen.
Die SmartPower ist mit einem neuen servohydraulischen Antrieb ausgestattet
