Produkt-News

HB-Therm AG
Durchflussmesser von HB-Therm machen die parallele Werkzeugtemperierung sicher

Externe Durchflussmesser überwachen parallel geschaltete Medienkreisläufe zuverlässig und permanent.

Bei parallel geschalteten Medienkreisläufen, wie sie in der Verarbeitung von Kunststoffen häufig vorkommen, besteht die Gefahr, dass Veränderungen im Durchfluss öfter deshalb unerkannt bleiben, weil sich der Medienstrom einfach auf die übrigen Kanäle aufteilt. Um diese Problematik zuverlässig zu verhindern, hat HB-Therm mit den Flow-5 Durchflussmesser im Programm, die parallel geschaltete Medienkreisläufe permanent überwachen und Veränderungen frühzeitig erkennen, bevor Ausschuss entsteht.

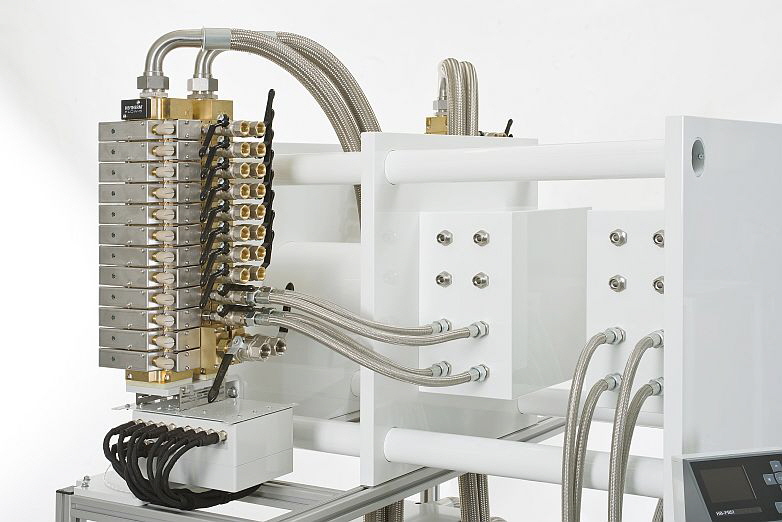

Durchflussmesser HB-Therm Flow-5, Bauart: Autonom, Typ: HB-FM160L12-12

Das parallele Temperieren mehrerer Medienkreisläufe sorgt für eine konstante, homogene Temperierung und hohe Teilequalität. Der Gesamtdurchfluss ist grösser, die Temperaturdifferenz zwischen Vor- und Rücklauf kleiner. Kosten und Energie lassen sich einsparen, da durch paralleles Temperieren weniger Temperiergeräte benötigt werden.

Intelligent und komfortabel
Die Durchflussmesser von HB-Therm sind in zwei unterschiedlichen Bauarten verfügbar. Die Bauart ‚Geräteanbau’ lässt sich direkt an ein Temperiergerät Thermo-5 anschliessen. Die Bauart ‚autonom’ kann frei positioniert werden, so findet sie z. B. auf der Werkzeugaufspannplatte der Spritzgiessmaschine Platz.

Einzigartig sind die Durchflussmesser durch ihre hohe Temperaturbeständigkeit für Wasser bis 180 °C und Öl bis 200 °C und ihrem grossen Messbereich von 0,4 bis 40 L/min. Mit einer Durchflussmessung ohne bewegliche Teile und einem komplett korrosionsbeständigen Hydraulikkreis sind die Flow-5 langlebig und robust.

Mittels der Durchflussmesser Flow-5 lassen sich die einzelnen Prozessleistungen der Kreise ermitteln. Unterstützung erhält der Bediener durch Funktionen wie der automatischen Grenzwerteinstellung oder der Datenaufzeichnung per USB zur anschliessenden Auswertung im Excel. Bei der autonomen Bauart lässt sich zudem der Durchfluss über ein Feinregulierventil manuell einstellen.

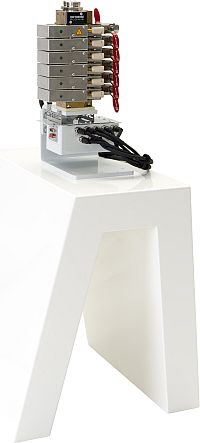

Durchflussmesser HB-Therm Flow-5, Bauart: Autonom, Typ: HB-FM160L8-8

Die vollautomatische Prozessüberwachung von Durchfluss und Temperatur erfolgt für jeden Kreis hochgenau mit Ultraschall resp. einem Temperaturfühler Pt 1000. Auf diese Weise lassen sich die Flow-5 als „Frühwarnsysteme“ für entstehende Probleme einsetzen, bevor sie in der Produktion zu mangelnder Teilequalität führen.

Die Durchflüsse der einzelnen Kreise des Flow-5 werden über eine Schnittstelle am Gerät, per Fernbedienung oder direkt an die Maschinensteuerung übermittelt. Die Darstellung an der Maschinensteuerung hängt dabei vom Hersteller und der Software ab.

Die Flow-5 erkennen Probleme in der laufenden Produktion frühzeitig und bieten einen Schutz für die verwendeten Werkzeuge, denn die schnelle Erkennung von Durchflussproblemen erspart den Unternehmen später eine aufwändige und teure Wartung.

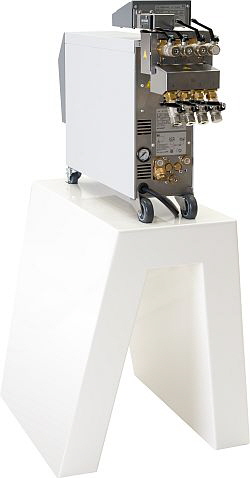

Durchflussmesser HB-Therm Flow-5, Bauart: Geräteanbau, Typ: HB-FM160G4-4


Firmenprofil
Als weltweit führender Hersteller von Temperiergeräten entwickelt und produziert die HB-Therm AG seit 1967 innovative Temperiertechnik für höchste qualitative Ansprüche. Umfassendes Know-how und eine motivierte Belegschaft zeichnen uns als einen der Technologieführer der Branche aus.

Das Produktprogramm umfasst Temperiergeräte für Wasser (bis max. 230 °C) und Öl (bis max. 250 °C) mit Heizleistungen bis 32 kW, Pumpenleistungen bis 160 L/min und Kühlleistungen bis 110 kW (bei 60 Kelvin). Hinzu kommen Umschalteinheiten zur variothermen Temperierung, externe Ultraschall-Durchflussmesser, Reinigungsgeräte für Werkzeuge und Wasseraufbereitungsgeräte zur Systemwasserspeisung.

Hoher Qualitätsstandard
Wir bei HB-Therm verfolgen bereits seit langem die Vision des „wartungsfreien Temperiergerätes“. Systematisch analysieren wir deshalb Ausfälle von Komponenten und suchen immer wieder nach neuen Lösungsansätzen, um typische Probleme zu vermeiden. Daraus sind die einzigartigen technischen Merkmale unserer HB-Therm Geräte entstanden:

• Tankloses System mit minimalem Umlaufvolumen und extrem kurzen Aufheiz- und Abkühlzeiten
• Geschlossener Kreislauf ohne Sauerstoffkontakt mit effizienter automatischer Entlüftung
• Heizelemente ohne direkten Wärmeträgerkontakt ► lebenslange Garantie auf die Heizung
• Verkalkungsarme und druckschlagfreie Kühlung mit Bypass und Proportionalventil
• Hochgenaue und wartungsfreie Durchflussmessung mit Ultraschall
• Aktive Druckregelung zur Verhinderung von Kavitation
• Hydraulikkreis komplett aus korrosionsbeständigen Materialien
• Dichtungslose Pumpe aus Edelstahl (auch drehzahlgeregelt)

Lebenslange Garantie auf die Heizung
Von unserem technischen Vorsprung sind wir überzeugt. Aus diesem Grund gewähren wir allen unseren Kunden als einziger Temperiergeräte-Hersteller weltweit eine lebenslange Garantie auf die Heizregister unserer Thermo-5-Temperiergeräte.
