KRELUS - Aufheizstrategien für thermoplastische FVK

Erwärmungsstrategien für FVK (Composites)

Drei Erwärmungs-Methoden stehen für FVK zur Verfügung
Konduktion: Heisse Oberflächen, Kontaktwärme
Konvektion: Heisse Luft
Strahlung: Vorzugsweise IR-Strahlung

Erwärmung von FVK mit Kontaktwärme
Die Erwärmung von FVK mittels Kontaktwärme wird nicht empfohlen. Die verlangten hohen Temperaturen machen die Matrix normalerweise „klebrig“. Sogar Oberflächen aus PTFE können nicht langfristig sauber gehalten werden. Die Reinigung von Heizflächen ist aufwändig

Erwärmung von FVK mittels heisser Luft
Vorteile:
• Sehr gut für vorgefertigte 3-D Teile (Preforms)
• Gleichmässige Wärmeapplikation am gesamten Teil

Nachteile:
• Langsamer Wärmeübergang – dadurch viele Teile langfristig im Ofen der Wärme ausgesetzt
• Grosse Ofendimensionen
• Verhältnismässig hohe Kosten für einen Ofen



Erwärmung von FVK mittels Infrarot-Strahlung
Vorteile:
• Mittelwellige IR-Strahlung erwärmt schnell und effizient
• Präzise Temperaturführung auf den erwärmten Oberflächen durch optische Pyrometer
• Für Materialdicken von 0,25 – 8 mm
• Alle Matrix Materialien: PP / PPS / PA / PA12 / PEEK / etc.
• Alle Faserwerkstoffe: Carbon / Glas / Naturfasern
• Der modulare Aufbau ermöglicht Adaption an Zuschnitte

Nachteile:
• Bei vorgeformten 3-D Teilen (Preforms) nur unterhalb der Matrix – Schmelztemperatur zulässig
• Kurzwellige IR-Strahlung kann FVK Oberflächen verbrennen
• Bei vertikalen Anwendungen kann die entstehende Konvektions-Strömung den Heizprozess stören.
  Entsprechende Massnahmen sind vor zu sehen.

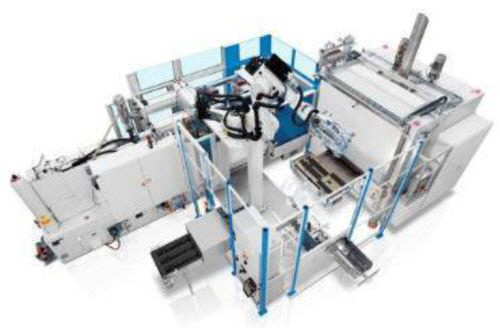

Beispiel eines Heissluft-Ofens bei einer KraussMaffei-Maschine


Approximativer Kostenvergleich Heissluftofen – Infrarot

Heissluftofen
Gerät / Anlagen:
• Grosse Abmessungen
• Komplex mit Paternoster in hohem Temperaturbereich
• Hohe Anschaffungskosten

Laufende Kosten pro Teil:
• Moderat bis hoch

Infrarot
Gerät / Anlagen:
• Heizflächen an Teilegrössen anpassbar
• Relativ einfache Konstruktion
• Moderate Anschaffungskosten

Laufende Kosten pro Teil:
• Moderat

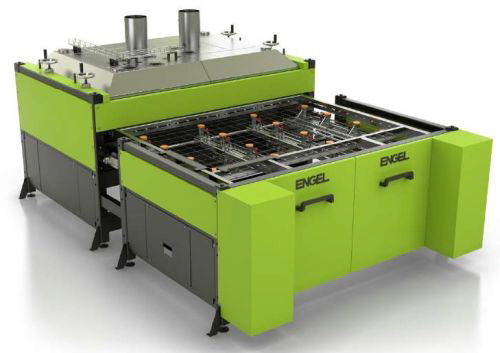

Beispiel eines IR-Ofens (Design ENGEL)

Horizontaler Ofen

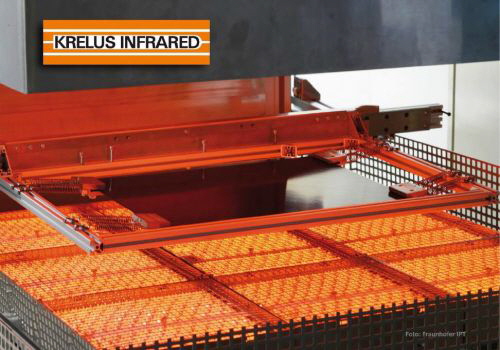

KRELUS IR-Strahler oben und unten installiert. Man beachte die offenen Stellen am Ofen




Energiesparende IR-Strahler von KRELUS

KRELUS AG baut massgeschneiderte Infrarot-Strahler für ein sehr breites Anwendungsspektrum. Die wichtigsten Einsatzgebiete finden sich in den folgenden Bereichen:
• Beschichten von Kunststoff, Textil, Papier etc.
• Thermoformen
• Kleberaktivierung, kaschieren usw.
• Druckfarbentrocknung auf Bogenoffset-Druckmaschinen
• Gelieren von Kunststoffen
• Vorwärmung vor Prägekalander
• Kunststoff-Schweissen, auch 3D

Generell: Überall dort, wo der energiesparende Einsatz von Infrarot-Strahlern ein Thema ist.

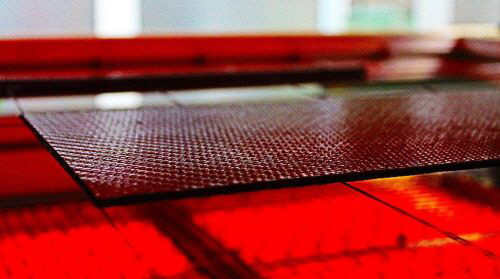

FVK Teil in Ofen mit KRELUS-IR (Ofen von ENGEL)

Vorteile der KRELUS Infrarotstrahler
• Maximale Energieeffizienz
• Schnelle Reaktionszeiten
• Kein erhöhter Anlaufstrom
• Mittelwellige IR-Strahlung ergibt beste Absorption (2,5 µm bis 9.6 µm)
• Stufenlos regulierbarer Temperaturbereich 20° C bis 850° C
• Leistungsdichte bis 50 kW / m2 (5W / cm2)
• Vollflächige Infrarotstrahlung
• Herstellung nach spezifischen Kundenwünschen oder Modulbauweise
• Baugrösse ab 250 mm bis 9'000 mm
• Für alle elektrischen Spannungen von 10 Volt bis 660 Volt
• Einfach und genau regelbar


Produktübersicht

KRELUS Profile Heater Die KRELUS-Profilstrahler sind die Baureihe der massgeschneiderten IR-Strahler, die vor allem als grosse Flächenstrahler zum Einsatz kommen. Die Strahler lassen sich in Baugrösse und Leistungsdichte sehr individuell den Bedürfnissen des Kunden anpassen. ►Infos >>>     KRELUS G14-25 MINI Die quadratischen Infrarot-Modulstrahler vom Typ KRELUS G14-25 MINI lassen sich hervorragend in grösseren oder kleineren Strahlerfeldern mit einer oder mehreren separat ansteuerbaren Heizzonen einsetzen. ►Infos >>>     KRELUS G7-50 MINI Die rechteckigen Infrarotstrahler KRELUS G7-50 MINI können zu Strahlerfeldern kombiniert werden. Darüber hinaus sind sie mit den Strahlern KRELUS G14-25 MINI in einem Strahlerfeld einsetzbar. ►Infos >>>     KRELUS G14-25 MINI-MINI Die rechteckigen Infrarotstrahler KRELUS G14-25 MINI MINI sind halb so gross wie die KRELUS-MINI-Strahler. Dadurch bieten sie beim Aufbau von Strahlerfeldern eine grosse Flexibilität. ►Infos >>>     KRELUS G9-40 MINI-MINI Die Infrarotstrahler KRELUS G9-40 MINI-MINI sind rechteckig und haben eine besonders schlanke Bauform. Dadurch eignen sie sich zum Einsatz in schmalen Randzonen von Strahlerfeldern. ►Infos >>>     KRELUS G11-12 SUPER-MINI Die quadratischen Flächenstrahler KRELUS G11-12 SUPER MINI sind aufgrund ihrer geringen Grösse auf kleineren Flächen einsetzbar. Wie andere KRELUS-Modulstrahler sind auch diese allein oder in Kombination nutzbar. ►Infos >>>     KRELUS G5-25 SUPER-MINI Die rechteckigen Flächenstrahler KRELUS G5-25 SUPERMINI lassen sich auf kleinen Flächen integrieren. In Kombination mit den KRELUS G11-12 SUPER MINI kann die Grösse der Strahlerfelder individuell angepasst werden. ►Infos >>>     KRELUS Controller Für alle Infrarot-Modulstrahler und Infrarot-Strahlerfelder sowie für sämtliche massgeschneiderten Infrarotstrahler gibt es den passenden KRELUS Controller – immer massgeschneidert, vielseitig und effizient. ►Infos >>>
