Compression-Transfermolding-Verfahren (CTM)

Das Compression-Transfermolding-Verfahren (CTM) ist ein Spritzpress-Verfahren bei dem die im oberen Teil einer Vulkanisierform eingelegte Kautschukmischung beim Zufahren der Presse durch Kanäle in die Formnester eingespritzt (transferiert) wird. CTM-Vulkanisierformen sind dreiteilig aufgebaut (Ober, Mittel-, Unterteil).

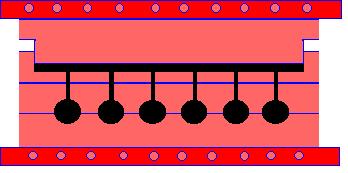

ctm
Compression-Transfermolding-Form


Gegenüber dem Compression-Molding (CM) oder Pressverfahren verkürzen sich die Vulkanisationszeiten, da die Kautschukmischung durch die beim Einspritzen in die Nester auftretende Friktionswärme zusätzlich erhitzt wird. Die im oberen Teil der Form befindliche Transfer-Einheit kann beim CTM-Verfahren auch über das Spritzaggregat einer Spritzgießmaschine gefüllt werden. Man spricht dann vom Injection-Transfermolding- Verfahren (ITM).

Transfermolding-Verfahren eignen sich besonders gut zur Herstellung von kleinen Gummiformteilen in Formen mit vielen Nestern.  Ein Nachteil des CTM- oder ITM-Verfahrens ist die hohe Abfallmenge an ausvulkanisiertem Elastomermaterial in der Transfer-Einheit. Durch den Einsatz von Transfer-Molding-Kaltkanälen kann die Abfallmenge jedoch erheblich reduziert werden.

Quelle: Hoffmann GmbH, DE-73230 Kirchheim/Teck
