Viele der heute bekannten Systeme zum maschinellen Verschließen von Kanistern mit Schraubkappen können in der Praxis nicht wirklich überzeugen. Meist fehlt es ihnen sowohl am nötigen „Feingefühl“ als auch an Genauigkeit und Flexibilität. Nun aber hat Anlagenbauer Getecha auf der Basis seines Engineering-Knowhows einen neuen Schraubautomaten entwickelt, der alle bisherigen Probleme vergessen lässt. Er kann an zwei prozesstechnischen Schlüsselpositionen zum Einsatz kommen: Hinter der Blasformlinie zum lockeren Eindrehen der Kappen in das Gewinde der leeren Kanister oder hinter der Abfüllmaschine zum flüssigkeitsdichten Verschließen der vollen Behälter.
Der neue Getecha-Schraubautomat zum maschinellen Verschließen von Kanistern mit Schraubkappen punktet mit hoher Prozesssicherheit und hoher Flexibilität. Das Bild zeigt das letzte Stück der Kappenzuführung und den von oben angestellten Schraubkopf mit Kappengreifer.
Undichte Schraubverschlüsse, gequetschte Dichtungsringe oder ein viel zu hoher Aufwand für die Umrüstung beim Wechsel der Kanistergrößen – das sind nur einige der Ärgernisse, die Herstellern und Anwendern von Kunststoffkanistern das Leben schwer machen. Beide Zielgruppen – also sowohl die Blasform-Betriebe als auch die Abfüller von Flüssigkeiten – dürften daher hoch erfreut sein über die jüngste Innovation des Aschaffenburger Anlagenbauers Getecha. In dessen Entwicklungsabteilung entstand nämlich in den letzten Monaten eine neues Schraubkappen-Verschließsystem, das nicht nur mit hoher Prozesssicherheit punktet, sondern auch eine ungewohnte Flexibilität bietet. Das technologische Markenzeichen der vollautomatisierten Anlage ist das gelungene Tête-à-Tête von moderner Steuerungs- und Sensortechnik mit präzise regelbaren Servoantrieben. Es verleiht der Systemlösung von Getecha eine bisher nicht gekannte Feinfühligkeit und Genauigkeit im Umgang mit den Schraubkappen und Kanistern. Konkret heißt das: Weil sich das Drehmoment, das Anzugsmoment, das Drehtempo und die Umdrehungszahl der Motoren programmieren lassen, kann der Verschlussprozess extrem präzise, wiederholgenau sowie „kraftdosiert“ und schonend ausgeführt werden. Letzteres spielt auch für den Funktionserhalt der PE-Dichtringe im Inneren der Kappen eine große Rolle. Dank dieser feinmotorischen Qualitäten lässt sich der neue Schraubautomat von Getecha als handhabungstechnische Prozesslösung an zwei neuralgischen Punkten des Kanister-Handlings einsetzen: Beim Aufsetzen und losen Eindrehen der Kappen in den Gewindeverschluss der leeren Kanister direkt hinter der Blasformmaschine und beim endgültigen, flüssigkeitsdichten Verschließen der vollen Behälter nach der Abfüllung.

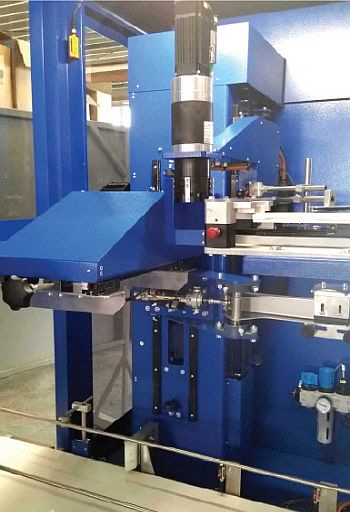

Der neue Getecha-Schraubautomat lässt sich sowohl für das lose Eindrehen der Kappen in den Gewindeverschluss der leeren Kanister direkt hinter der Blasformmaschine einsetzen als auch beim endgültigen Verschließen der vollen Behälter nach der Abfüllung. Im Bild die Schraubereinheit; darunter das Förderband, auf dem die Kanister heranfahren.
Hohe Genauigkeit und Prozesssicherheit
Für beide Anwendungsfälle liefert Getecha das neue Schraubkappen-Verschließsystem als komplett ausgestattete Systemlösung, die sich in vorhandene Prozesse integrieren lässt. Während die Kanister über ein kurzes Förderband einlaufen, werden die Kappen über einen Steig- und einen Wendelförderer vereinzelt und dem Schraubmodul zugeführt. Jeder einzelne Kanister wird pneumatisch an der definierten Position fixiert und kurz darauf vom Schraubmodul – es bewegt sich in einer linearen Vertikalachse – von oben angefahren. Das Aufschrauben erfolgt dann schnell, mit hoher Wiederholgenauigkeit sowie mit der gebotenen Rücksicht auf die Gewinde und die Dichtringe. Je nach Größe der Kanister liegt die gesamte Zykluszeit bei nur 10 bis 15 sec. Als Garanten für die hohe Prozesssicherheit agieren dabei neben der dynamischen Drehmoment-Programmierung der Schraubmotoren die Selbstkontrolle des Systems, die den Schraubvorgang überwacht und defekte Gewinde erkennt. Für Abfüllbetriebe dürfte interessant sein, dass sich optional eine Dichtigkeitsprüfung integrieren lässt.

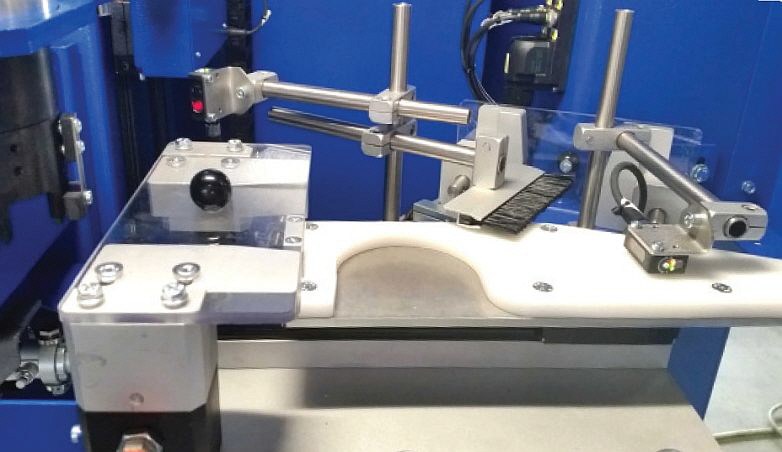

Schraubkappen-Zentrierung: Bevor die Kappen dem Schraubkopf bereitgestellt werden, erfolgen deren Vereinzelung und eine Lageprüfung
Ein System für mehrere Linien
Das Engineering von Getecha hat mit den neuen Schraubkappen-Verschließautomaten aber nicht nur ein extrem prozesssicheres und präzise arbeitendes System geschaffen. Auch die Faktoren Flexibilität und Effizienz standen bei der Entwicklung ganz oben auf der Agenda. So ist es zum Beispiel von großem Vorteil, dass die Anlage ohne Umrüstung unterschiedliche Kanister verarbeiten kann und sich mit minimalem Rüstaufwand rasch auf verschiedene Kappentypen anpassen lässt. In der Praxis ist daher ein einziger Schraubkappen-Verschließautomat in der Lage, Kanister mit wechselnden Höhen (300 - 600 mm) und Breiten (150 - 300 mm), die aus mehreren Blasform- oder Abfülllinien kommen, zu verarbeiten. Dabei können auch unterschiedliche Prozessparameter – etwa für den Schraubvorgang – angewendet werden. Lediglich der Footprint der Kanister gilt als feste Größe und muss identisch sein. Als durchschnittlicher Durchsatz kann eine Leistung von 330 Behältern pro Stunde kalkuliert werden.

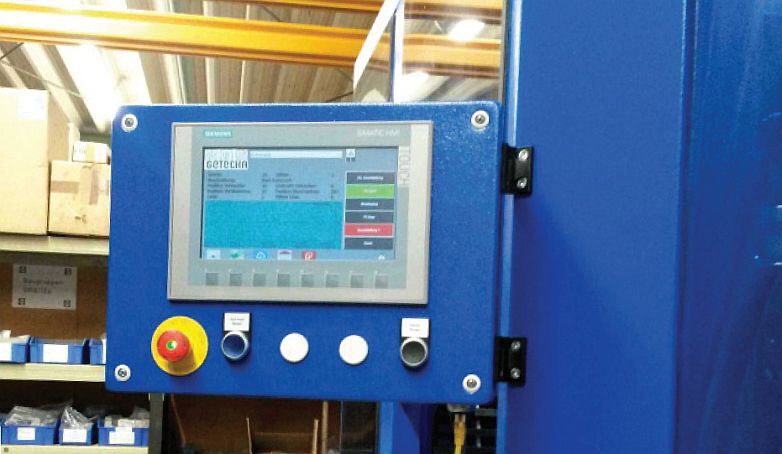

Die Bedienung des neuen Schraubautomaten von Getecha erfolgt über das Touch-Screen der Steuerung. Hier kann der Anwender auch die Prozessdaten unterschiedlicher Verschließszenarien mit verschiedenen Kanistern, Kappen und Anforderungen an die Schraubdynamik archivieren.
Mit einer Stellfläche von knapp unter 2.000 x 3.500 mm (inklusive Fördertechnik) baut der neue Schraubkappen-Verschließautomat von Getecha recht kompakt, was seiner einfachen Integration in die Blasform- und Abfülllinien zugutekommt. Informationstechnisch lässt sich das System mit einem kundenseitigen Leitrechner oder Netzwerk verbinden – es kann also beispielsweise mit der Taktung der vorangehenden Produktion synchronisiert werden. Wo der Anwender die Prozessdaten unterschiedlicher Verschließszenarien mit verschiedenen Kanistern, Kappen und Anforderungen an die Schraubdynamik archiviert, kann er frei entscheiden – entweder in der Steuerung des Automaten oder in seinem übergeordneten IT-System. Der optionale Einbau von Druckern, Etikettieren und Scannern in die Verschließanlage gehört zum Leistungsspektrum von Getecha.

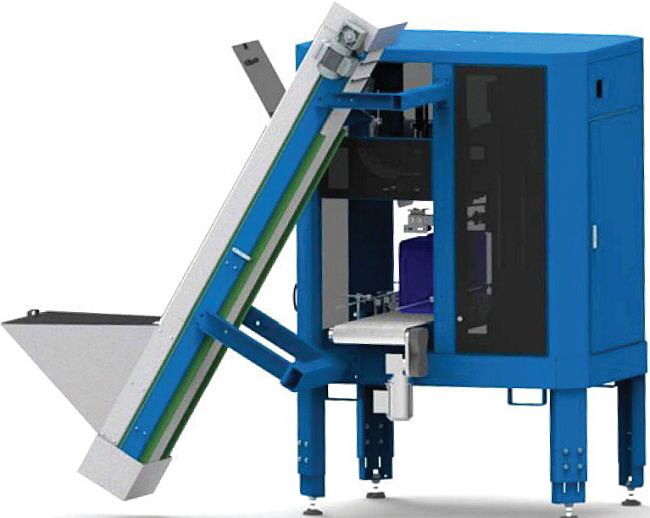

Getecha liefert sein neues Schraubkappen-Verschließsystem als komplett ausgestattete Systemlösung, die sich in vorhandene Prozesse integrieren lässt. Während die Kanister über ein Förderband einlaufen, werden die Kappen über Steig- und Wendelförderer dem Schraubmodul zugeführt.
Der neue Schraubkappen-Verschließautomat von Getecha ist ein beeindruckendes Beispiel für Ingenieurskunst made in Germany. Sowohl hinsichtlich der schraubtechnischen Feinmotorik und der Wiederholgenauigkeit als auch bezüglich der Prozesssicherheit und Flexibilität dürfte er viele bisher praktizierte Systeme übertrumpfen. Und Skeptikern sei gesagt: Seine Feuertaufe hat das System bereits bestanden – seit einigen Monaten läuft es sehr erfolgreich als Zwei-Linien-Lösung bei einem renommierten deutschen Hersteller von blasgeformten Kunststoff-Kanistern.

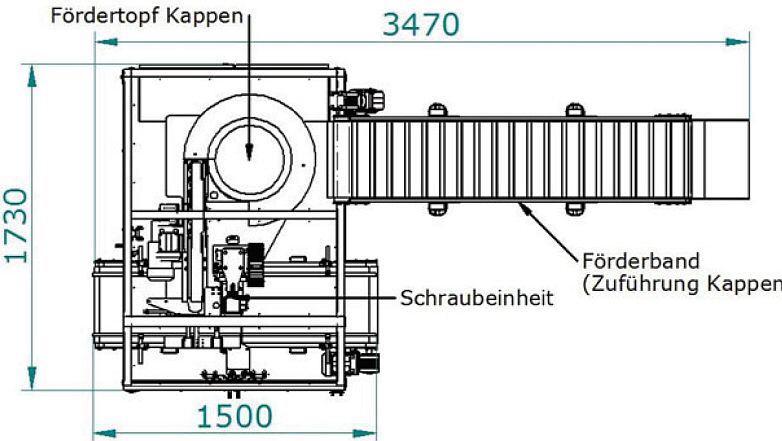

Mit einer Stellfläche von knapp unter 2.000 x 3.500 mm (inklusive Fördertechnik) baut der neue Schraubkappen-Verschließautomat von Getecha recht kompakt, was seiner einfachen Integration in Blasform- und Abfülllinien zugutekommt
Firmenprofil
Die Getecha GmbH wurde 1956 gegründet und hat ihren Stammsitz in Aschaffenburg. Das Familienunternehmen beschäftigt derzeit 40 Mitarbeiter, hat eine Niederlassung in den USA. Die Geschäftsführung liegt in den Händen von Christine Rosenberger.
Der Hauptsitz von GETECHA in Aschaffenburg
GETECHA ist ein Partner für die Automatisierer der Kunststoffindustrie. Wir liefern innovative Angussentnahme-Systeme und komplette Sonderautomationslösungen für die Bereiche Zuführen, Einlegen, Entnehmen und Verpacken.
In Deutschland zählt das Unternehmen zu den führenden Herstellern von Zerkleinerungssystemen für die Kunststoff verarbeitende Industrie. Zu den Kunden von Getecha gehören die Anwender und Maschinenbauer der Spritzgieß-, Extrudier-, Blasform- und Thermoformtechnik. Auch für die Automatisierer der Kunststoffindustrie ist das Unternehmen zunehmend ein interessanter Partner.
Getecha entwickelt und produziert Kunststoff-Schneidmühlen für den dezentralen und zentralen Einsatz, innovative Angußentnahme-Systeme, CD- und DVD-Zerkleinerungsanlagen sowie komplette Sonderautomationslösungen für die Bereiche Zuführen, Einlegen, Entnehmen und Verpacken.
