Produkt-News

HB-Therm AG
Thermo-5, Baugrösse 4: Effiziente Kraftpakete! HB-Therm AG präsentiert neue
leistungsfähige Temperiergeräte

Drehzahlgeregelte Radialradpumpe, Temperaturen von 100, 140 und 160 °C, Heizleistungen bis 32 kW und Kühlleistungen bis 110 kW – das sind die beeindruckenden Leistungsdaten der neuen Baugrösse 4 der Temperiergeräte-Reihe Thermo-5 von HB-Therm. Die effizienten «Kraftpakete» müssten eigentlich entsprechend hoch aufbauen. Aber gerade das Gegenteil haben sich die HB-Therm Ingenieure zum Ziel gesetzt und auch erreicht: Trotz ihrer hohen Leistungsfähigkeit resultiert bei der Baugrösse 4 eine Gerätehöhe von nur 650 mm.

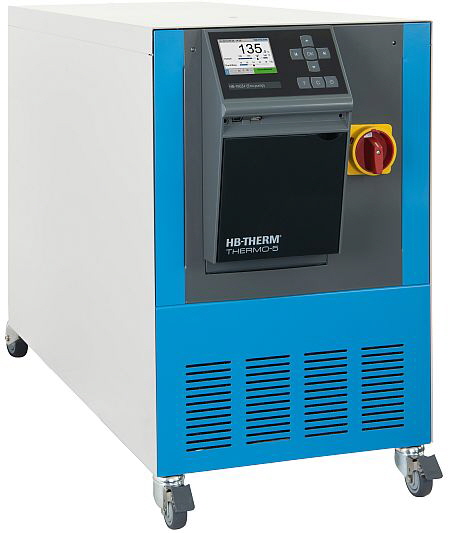

HB-THERM AG - Thermo-5
Die Temperiergeräte Thermo-5 der Baugrösse 4 sind trotz beeindruckenden Leistungsdaten nur 650 mm hoch.
• Vorlauftemperaturen bis max. 160 °C
• geregelte Radialradpumpe bis 220 L/min
• Heizleistungen bis 32 kW
• Kühlleistungen bis 110 kW


Das stellt bei der heute in vielen Spritzgiessbetrieben vorherrschenden räumlichen Beschränkung einen erheblichen Vorteil dar, lassen sich die Thermo-5 der Baugrösse 4 doch unter vielen der heute modernen Spritzgiessmaschinen aufstellen und erhöhen somit die kompakten Gesamtaufstellflächen der Anlagen nicht.

Drehzahlgeregelte Radialradpumpe: Eco pump, Energieeffizienzklasse IE4
Ein herausragendes Feature der neuen Thermo-5 Baugrösse entspricht dem Trend hin zu einem energieeffizienteren Einsatz von Maschinen- und Temperiertechnik. Es handelt sich dabei um die an allen Modellen der Baugrösse 4 serienmässigen Eco pump Radialradpumpen mit Drehzahlregelung. Die dichtungslosen INOX-Edelstahlpumpen arbeiten mit 2,2 kW Leistung und wälzen max. 220 Liter Wasser pro Minute bei einem max. Förderdruck von 6,5 bar um. Im Eco mode regelt das Gerät wahlweise auf Temperaturdifferenz Vor-/Rücklauf, Drehzahl, Durchfluss, oder Pumpendruck. Energieeinsparungen werden signalisiert und protokolliert. Diese Betriebsart spart im Vergleich zum Normalbetrieb teilweise erhebliche Energiemengen ein.

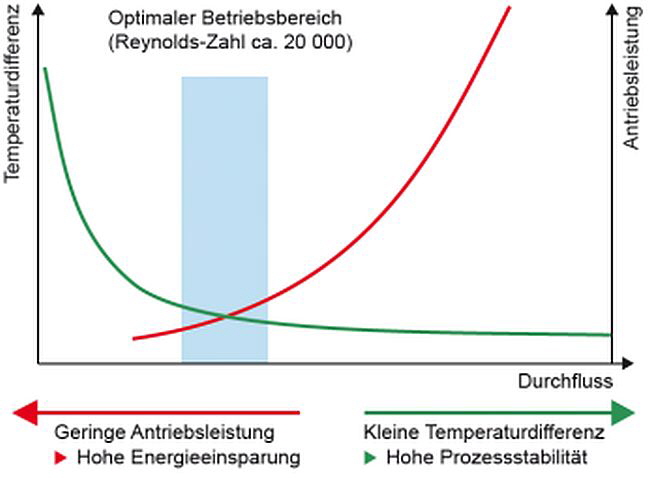

HB-THERM - Diagramm Durchflussmenge
Die „richtige“ Durchflussmenge: Bei zu kleinem Durchfluss vergrössern sich die Temperaturdifferenzen, bei zunehmendem Durchfluss steigen die Antriebsverluste überproportional.

Bewährte Features wurden übernommen
Auch für die neue Baugrösse 4 der Thermo-5 gilt: Bewährte Merkmale dieser Temperiergeräte-Reihe finden sich auch hier wieder. So ist etwa die Temperaturführung mit ±0,1 Kelvin bei selbstoptimierender Regelung hochgenau. Das tanklose System mit indirekter Kühlung sorgt für kurze Aufheiz- und Abkühlzeiten, da exakt nur so viel Wärmeträger temperiert wird wie notwendig. Das minimale Umlaufvolumen benötigt weniger Leistung, der Bedarf an Heiz- und Kühlenergie wird dadurch geringer. Die Kühlung mit Bypass und Proportionalventiltechnik verhindert Verdampfungen wie Verkalkungen.

Zuverlässig und wartungsarm werden die Thermo-5 durch ihre vollautomatische Prozessüberwachung mit hochgenauer Durchflussmessung über Ultraschall, Erkennung von Schlauchbruch und Leckage, einem Hydraulikkreis aus korrosionsbeständigen Materialien und der weltweit einzigartigen lebenslangen Garantie auf die Heizung, deren Heizelemente ohne direkten Wärmeträgerkontakt arbeiten. Das geschlossene System ohne Sauerstoffkontakt, mit automatischer Entlüftung und aktiver Druckregelung schützt das Werkzeug während des gesamten Betriebs rundum.

OPC UA-Schnittstellentechnik macht Thermo-5 zukunftssicher
Mit der optional erhältlichen OPC UA-Schnittstelle verbindet HB-Therm seine Geräte mit der Welt von Industrie 4.0. Das erlaubt in der Endausbaustufe der Digitalisierung die weltweite Kommunikation zwischen Maschinen, Anlagen und Sensoren sowie den umfassenden Informationsaustauch zu Produkten und Produktion. HB-Therm Temperiergeräte lassen sich über OPC UA fernsteuern und erlauben das Auslesen verschiedener Daten durch andere bzw. übergeordnete Systeme wie etwa Maschinen, Steuerungen, QS- oder MES-Systeme.

Mehr Leistung, aber trotzdem kompakt
Kompakt, zuverlässig, energieeffizient – mit der neuen, leistungsstarken Baugrösse 4 entspricht HB-Therm technologisch wie wirtschaftlich einmal mehr den Wünschen und Anforderungen seiner Kunden. Und zeigt damit, dass höchste Performance sich nicht gleichzeitig auf die Gerätegrösse auswirken muss. Reto Zürcher, CEO der HB-Therm AG, beschreibt diesen Sachverhalt so: «Eine hohe technische Leistungsfähigkeit setzt das innovative Nachdenken über eine im Praxisbetrieb sicher funktionierende Techniklösung voraus. Das haben wir auch betreffend der Baugrösse 4 getan. Diese Modelle bleiben aufgrund ihrer ausgeklügelten Hydraulikmodule und ihres tanklosen Systems derartig kompakt. Zusammen mit unseren umfangreichen Garantien für einen reibungslosen Betrieb machen sich unsere Thermo-5 im Praxiseinsatz ganz schnell bezahlt.»


Firmenprofil
Als weltweit führender Hersteller von Temperiergeräten entwickelt und produziert die HB-Therm AG seit 1967 innovative Temperiertechnik für höchste qualitative Ansprüche. Umfassendes Know-how und eine motivierte Belegschaft zeichnen uns als einen der Technologieführer der Branche aus.

Das Produktprogramm umfasst Temperiergeräte für Wasser (bis max. 230 °C) und Öl (bis max. 250 °C) mit Heizleistungen bis 32 kW, Pumpenleistungen bis 160 L/min und Kühlleistungen bis 110 kW (bei 60 Kelvin). Hinzu kommen Umschalteinheiten zur variothermen Temperierung, externe Ultraschall-Durchflussmesser, Reinigungsgeräte für Werkzeuge und Wasseraufbereitungsgeräte zur Systemwasserspeisung.

Hoher Qualitätsstandard
Wir bei HB-Therm verfolgen bereits seit langem die Vision des „wartungsfreien Temperiergerätes“. Systematisch analysieren wir deshalb Ausfälle von Komponenten und suchen immer wieder nach neuen Lösungsansätzen, um typische Probleme zu vermeiden. Daraus sind die einzigartigen technischen Merkmale unserer HB-Therm Geräte entstanden:

• Tankloses System mit minimalem Umlaufvolumen und extrem kurzen Aufheiz- und Abkühlzeiten
• Geschlossener Kreislauf ohne Sauerstoffkontakt mit effizienter automatischer Entlüftung
• Heizelemente ohne direkten Wärmeträgerkontakt ► lebenslange Garantie auf die Heizung
• Verkalkungsarme und druckschlagfreie Kühlung mit Bypass und Proportionalventil
• Hochgenaue und wartungsfreie Durchflussmessung mit Ultraschall
• Aktive Druckregelung zur Verhinderung von Kavitation
• Hydraulikkreis komplett aus korrosionsbeständigen Materialien
• Dichtungslose Pumpe aus Edelstahl (auch drehzahlgeregelt)

Lebenslange Garantie auf die Heizung
Von unserem technischen Vorsprung sind wir überzeugt. Aus diesem Grund gewähren wir allen unseren Kunden als einziger Temperiergeräte-Hersteller weltweit eine lebenslange Garantie auf die Heizregister unserer Thermo-5-Temperiergeräte.

HB Therm LogoHB-Therm AG
Spinnereistrasse 10 (WU 3)
Postfach
CH-9006 St. Gallen

Tel. +41 71 243 65 30

info@hb-therm.ch
www.hb-therm.com


HB-Therm GmbH
Dammstrasse 70-80
D-.53721 Siegburg

Tel. +49  2241 5946-0

info@hb-therm.de
www.hb-therm.com
