Laser-Markieren, kostengünstig und leicht gemacht

Eine Lasermarkierung sieht professionell aus und unterstreicht die Qualität Ihrer Formen oder Werkzeuge. Wenn Sie dann auch noch alle Bauteile Ihrer Form mit einem Barcode oder QR-Code markieren, können Sie Ihre Teile jederzeit mit einem handlichen Scanner - oder mit Ihrem Smartphone - einwandfrei identifizieren. Daraus ergeben sich jede Menge interessante Möglichkeiten für die Optimierung Ihres Workflows.

Immer dann, wenn Serien markiert werden müssen, macht es Sinn, über Automatisierung nachzudenken. Eine preiswerte und schnell umsetzbare Lösung bieten Cobots, die kleinen, kollaborativen Roboter.

piggy®LaserMarker
Diese Lasermarkiersysteme bieten vielseitige Einsatzmöglichkeiten. Es gibt das System in zwei Ausführungen: geschlossen mit Schutzkabine und offen, XXL, für maximale Flexibilität. Das bei allen Systemen mitgelieferte Notebook ist mit der benötigten Software ausgerüstet.

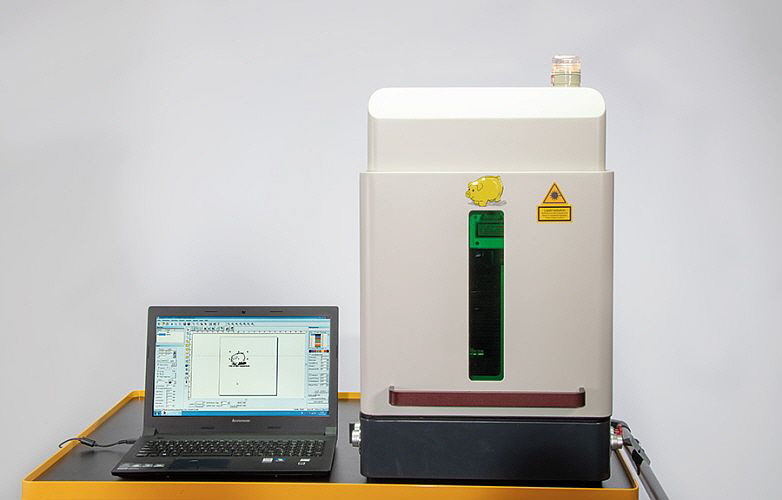

Ramseier Piggy-Lasermarkierer

Das Faszinierende am Laser-Markieren ist die Einfachheit. Sie entwerfen in der Software, was und wie dargestellt werden soll und bestimmen die Größe.

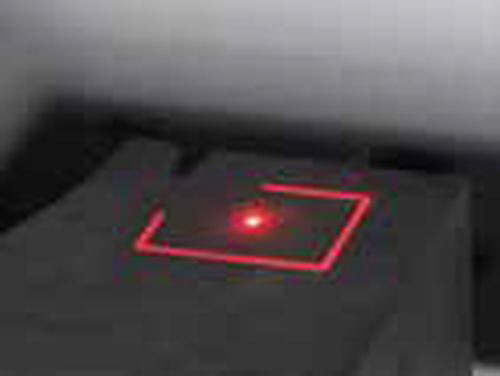

Auf Ihrem Werkstück sehen Sie ein rot gerahmtes Rechteck, das der gewünschten Größe Ihres Entwurfs entspricht. Platzieren Sie das Werkstück so, dass das Ergebnis optimal wird. Dann drücken Sie auf den Knopf oder noch besser auf den Fußschalter und wusch, die Markierung ist fertig. Soll die Markierung etwas tiefer sein, stellen Sie in der Software die Wiederholrate ein, und noch ein paar Mal wusch, und auch das ist dann fertig.

Ramseier Lasermarkieren Bild 1

Sauber, immer gut lesbar und ganz einfach in der Handhabung: Das sind die besonderen Vorteile des LaserMarkierens.

Ein schöner Nebeneffekt:
Das Ganze sieht sehr professionell aus und unterstreicht die Wertigkeit Ihrer Form oder Ihres Werkstücks.

Der Ablauf
Das ganze System wird durch einen PC gesteuert. Die Software ist leicht erlernbar. Schauen wir uns einmal den Ablauf an: Sie platzieren auf der Rasterfläche z.B. Ihr Logo und ergänzen den Text und/oder den QR-Code. Legen Sie das zu markierende Teil in die Kabine. Jetzt können Sie Ihr Layout auf die Werkzeugoberfläche projizieren und kontrollieren, ob es so passt. Ist alles in Ordnung, starten Sie den piggy®LaserMarker und in wenigen Sekunden ist die Arbeit getan.

Die Software
ist intuitiv zu bedienen und durch den einfachen Aufbau schnell zu beherrschen. Wir haben die deutsche Version für Sie ausgewählt.

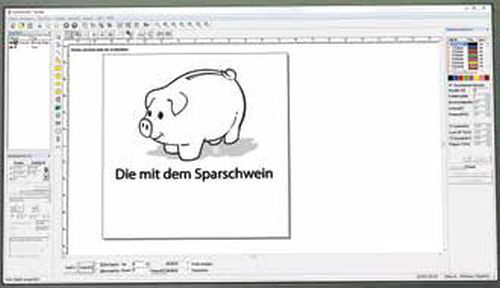

Ramseier Lasermarkieren Bild 2

Schauen wir einmal auf unser Beispiel:
Wir haben unser Sparschwein geladen und können jetzt die endgültige Größe bestimmen und je nach Vorlage die Füllung und die Umrandung festlegen. Den Text können Sie entweder importieren oder direkt erfassen und dann alle Parameter bestimmen. In Ihrer betrieblichen Praxis werden Sie für die verschiedenen Aufgaben Masken anlegen, in denen nur noch die Variablen eingegeben werden. So haben Sie immer ein einheitliches Erscheinungsbild.

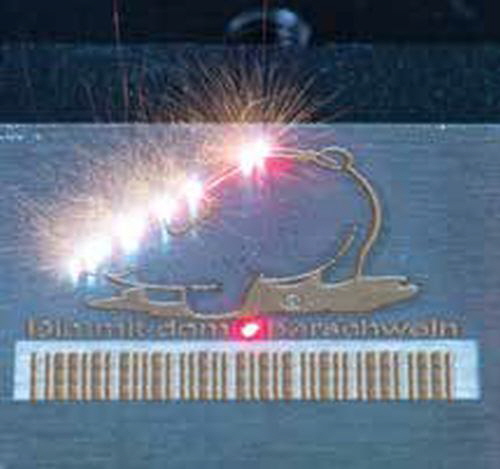

Ramseier Lasermarkieren Bild 3

Bar- und QR-Codes
erzeugt die Software direkt aus Ihrer Texteingabe. In so einem QR-Code können Sie je nach Größe bis zu 4.000 Zeichen verschlüsseln. Wir haben auf einer 2 x 2 mm großen Fläche über 60 Zeichen gut lesbar untergebracht. Die Markierung erfolgte auf gehärtetem Stahl und auch auf Hartmetall. Ist ein Werkzeug oder ein Formeinsatz mit einem QR-Code markiert, kann es mit einem Scanner oder einem Smartphone immer eindeutig identifiziert werden. Bei entsprechender Dokumentation in den jeweiligen Computern ist dann jederzeit nachvollziehbar, welche Bearbeitungsstufen bereits durchlaufen wurden, bzw. was bei den noch unerledigten Schritten zu machen, oder zu beachten ist. Damit lässt sich papierlos eine geschlossene Prozesskette aufbauen, auf die jederzeit zugegriffen werden kann.


Faszinination Laser-Markieren

Geschlossene Laser-Marker
Das Faszinierende am Laser-Markieren ist die Einfachheit. Sie entwerfen in der Software, was und wie dargestellt werden soll, bestimmen die Größe. Auf Ihrem Werkstück sehen Sie ein rot gerahmtes Rechteck, das der gewünschten Größe Ihres Entwurfs entspricht. Platzieren Sie das Werkstück so, dass das Ergebnis optimal wird. Dann drücken Sie auf den Knopf und wusch, die Markierung ist fertig.

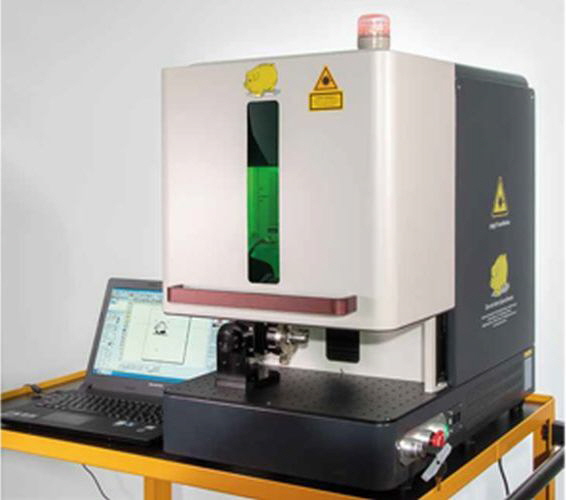

Faserlaser 32-PLM20
• Ausgangsleistung: 20W
• Wellenlänge: 1.064 nm
• Markierungsfläche: max. 110 x 110 mm
• Arbeitsfläche: 350 x 230 x 130 mm

Ramseier - Faserlaser 32-PLM20


Faserlaser 32-PLM30
• Ausgangsleistung: 30W
• Wellenlänge: 1.064 nm
• Markierungsfläche: max. 110 x 110 mm
• Arbeitsfläche: 350 x 230 x 130 mm

Ramseier - Faserlaser 32-PLM30


Offener Laser-Marker
Immer dann, wenn größere Flexibilität gefordert ist, macht es Sinn, einen offenen LaserMarker zu verwenden. Sie haben hier wesentlich weniger Einschränkungen in Bezug auf die Werkstückgröße. Hinzu kommt, dass Sie den LaserMarker-Kopfbeliebig schwenken können, wodurch Markierungen an z.B. senkrechten Flächen machbar werden.

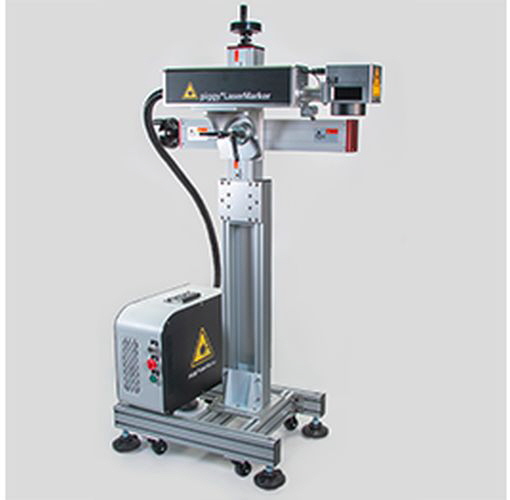

Offener XXL Laser 32-PLMPF30-1
• Ausgangsleistung: 30W
• Wellenlänge: 1.064 nm
• Markierungsfläche: max. 110 x 110 mm
• Arbeitshöhe/-tiefe: max. 1.131 / 320 mm

Ramseier - offener XXL Laser 32-PLMPF30-1

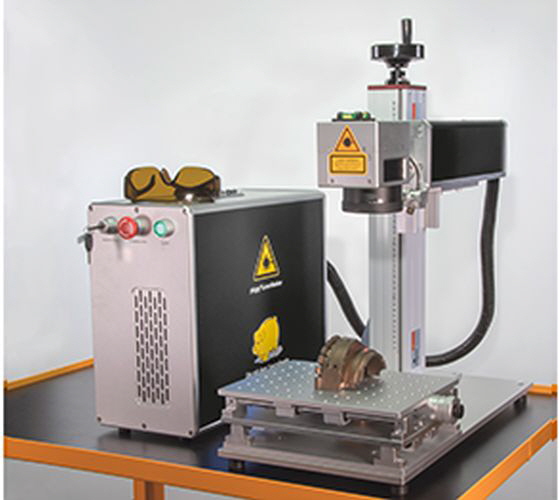

Faserlaser 32-PLMP20
• Ausgangsleistung: 20W
• Wellenlänge: 1.064 nm
• Markierungsfläche: max. 110 x 110 mm
• Arbeitshöhe/-tiefe: max. 328 / 300 mm

Ramseier - Faserlaser 32-PLMP20


Die LaserMarker zeichnen sich aus:
• einfach
• immer gut lesbar
• langlebig
• viel Information auf kleinem Raum
• Logo, Text, Bar- und QR-Code erstellen
• Preiswert

Lieferumfang:
• Faserlaser, komplett mit Objektiv 110 x 110mm Markierungsfläche,
• Notebook mit umfangreicher Software, Laserschutzbrille,
• Fußschalter, Werkzeugsatz und Memorystick.


Firmenprofil E. Ramseier Werkzeugnormalien AG
Ramseier - wo das Besondere normal ist

Die Firma Ramseier Werkzeugnormalien AG handelt Normalien und produziert Sonderteile (Zeichnungsteile) für den Werkzeug-, Formen-, Vorrichtungs- und Maschinen-Bau.

Normalien können von uns auch als Sondernormalien einbaufertig, nach Zeichnung, bestellt werden. Sonderteile in rotativ und kubischer Form, nach Zeichnung, stellen wir HighEnd her.

Wir sind Ihr Fachexperte auf den Gebieten:
Schleifen, Polieren, Entgraten. Ebenso in den wichtigen Teilbereichen Mikroschweissen, Hartdrehen, und Ultraschall- Reinigen sind wir Ihr Ihr Ansprechpartner. Zudem verfügen wir über fachkundiges Know-how im Bereich Laserbeschriftung- Anlagen.

In unserem neugestalteten Webshop sehen und finden Sie schnell unsere Artikelpalette. Melden Sie sich doch hier an und Sie haben Preise und Verfügbarkeit.
