Ultraschall-Schweissmaschinen für die Kunststoffverarbeitung - Pneumatische vs. elektrische Ultraschall-Schweissmaschinen – Energiespar- und Qualitätspotenzial

Angesichts der steigenden Energiekosten ist das Stromsparen ein Ziel vieler Firmen. RINCO ULTRASONICS hat deshalb zwei Antriebstechnologien bei Ultraschall-Schweissmaschinen auf Ihre Effizienz verglichen und zeigt die Unterschiede und Vorteile beider Antriebsarten auf – nicht nur im Hinblick auf das Energiesparen, sondern auch bezüglich der Qualität der Schweissergebnisse.

Rinco hat bereits 2015 ihre erste elektrisch betriebene Ultraschall-Schweissmaschine Electrical Motion auf den Markt gebracht, welche die Produktepalette der pneumatischen Schweissmaschinen erweiterte.

Bei Ultraschall-Schweissprozessen ist der elektrische Antrieb im Vergleich zum pneumatischen energieeffizienter
Hubbewegung und Kraftaufbau bei Schweissprozessen mit Ultraschall-Schweissmaschinen werden üblicherweise mit pneumatischem Antrieb ausgeführt. In den letzten Jahren etablierte sich aber der elektrische Antrieb immer mehr.

Um im Test Äpfel mit Äpfeln vergleichen zu können, hat Rinco zwei Maschinen gegenübergestellt, deren Frequenz, Leistung und Hub identisch sind. Lediglich der Antrieb unterscheidet sich. Bei der Electrical Motion mit elektrischem Antrieb ist auch der Leerlauf der Servo Control Unit (SCU) miteingerechnet, die Maschine mit pneumatischem Antrieb wurde bei 6 bar betrieben.

«Wir haben erwartet, dass die elektrisch betriebene Ultraschall-Schweissmaschine betreffend Verbrauch besser abschneidet, aber einen derart grossen Unterschied haben wir nicht erwartet», so Jürgen Baumert, Leiter R&D bei der Rinco Ultrasonics.

Die Electrical Motion spart im Vergleich zur pneumatisch betriebenen Ultraschall-Schweissmaschine 78 % Energie ein. Gründe dafür sind beim Schweissprozess selbst zu finden. Bei Bewegungsaufgaben ist der elektrische Antrieb klar effizienter. Bei Haltezeiten jedoch ist der pneumatische Antrieb im Vorteil. Um die Position zu halten, braucht die pneumatische Maschine kaum Energie. Da die Haltezeit bei den Ultraschall-Schweissprozessen jedoch sehr kurz ist – üblicherweise weniger als eine Sekunde –, fällt diese kaum ins Gewicht. Es überwiegt der Vorteil der elektrisch betriebenen Ultraschall-Schweissmaschine.

Des Weiteren entfallen systembedingte Druckluftleckagen in Druckluftanlagen, die auch bei Stillstandzeiten unnötig Energie verbrauchen. Druckluft gilt als einer der teuersten Energieträger in der Industrie.

Qualitätsverbesserungen bei Schweissresultaten
Vorteile bieten die Ultraschall-Schweissmaschinen nicht nur bei der Energieeinsparung, sondern auch bei der Qualitätssteigerung. Positionen können präziser angefahren und gehalten werden. Ausserdem lässt sich die Hubbewegung frei programmieren. Es lassen sich programmieren:
• Die Startposition und die Vorschubgeschwindigkeit
• Der Bremspunkt und die Aufsetzgeschwindigkeit
• Der Schweissprozess selbst in 10 Schritten, wählbar als Kraft- und Geschwindigkeitsprofil
• Die Rückhubgeschwindigkeit

Diese Flexibilität der Parametrisierung liefert noch bessere und noch genauer reproduzierbare Schweissresultate.

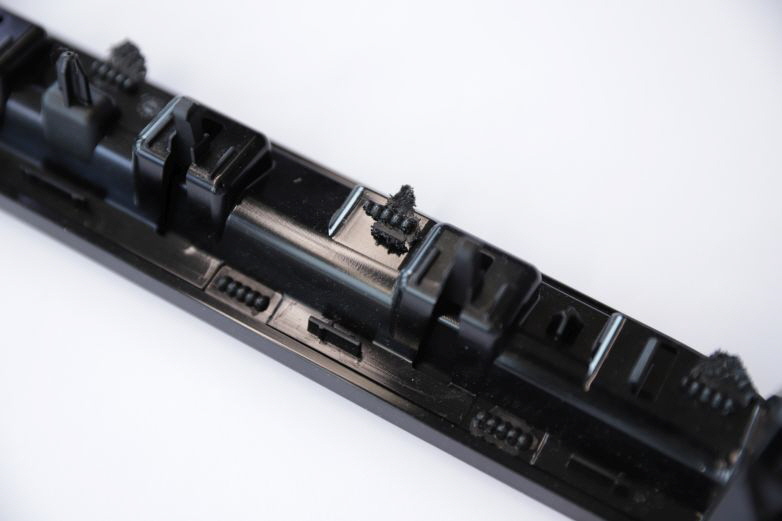

Rinco Ultrasonics - Raupenkalotte
Raupenkalotte: oben geschweisst auf einer pneumatischen Maschine (Materialaustritt),...

Ein sichtbares Beispiel liefert eine Nietanwendung, die kürzlich bei Rinco Ultrasonics im Kompetenzzentrum erfolgreich bemustert wurde. Das obere Bauteil besteht aus PA, das untere aus PC-ABS, welche mittels Nietung miteinander verbunden wurden. Die Anwendung wurde sowohl auf einer pneumatischen wie auch auf einer elektrischen Ultraschall-Schweissmaschine getestet. «Auf beiden Maschinen konnte eine belastbare, den Kundenanforderungen entsprechende Raupenkalotte erreicht werden», so Simon Hug, Head of Ultrasonic Competence Center bei der Rinco Ultrasonics.  «Jedoch konnten wir bei der Electrical Motion die Parameter viel flexibler einstellen. Dadurch hat sich die Nietfestigkeit verbessert und es wurde eine optisch viel ansprechendere Nut erzielt. Bei der pneumatisch angetriebenen Maschine kam es aufgrund von Materialaustritten zu unvollständig ausgeformten Raupen. Des Weiteren konnten wir auf der Electrical Motion den Schweissprozess gegenüber der pneumatischen Standard-Maschine um fast die Hälfte der Zeit kürzen, da die Startposition für den Schweissprozess bei der Electrical Motion frei wählbar ist. So kann viel Wegzeit gespart werden. Unter all diesen Aspekten entschied sich der Kunde für die Electrical Motion.»

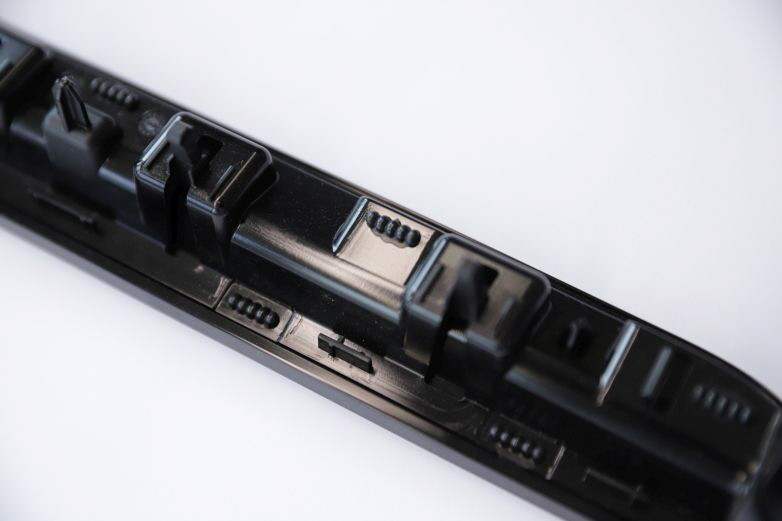

Rinco Ultrasonics - Raupenkalotte Bild 2
...unten auf einer elektrischen Maschine mit optisch überzeugendem Schweissresultat

Ultraschallverfahren sind ohnehin effizient
Schweiss- und Schneideverfahren mit Ultraschall sind im Allgemeinen als energiesparende Technologien bekannt. Ein Aufwärmen der Werkzeuge wie beim thermischen Schweissen entfällt. Darüber hinaus kann auf Zusatzstoffe wie Schrauben und Klebemittel verzichtet werden. Die Taktzeiten sind kurz und Material kann dank schmaler Schweissnaht gespart werden.


RINCO ULTRASONICS AG - die Ultraschallspezialisten
RINCO ULTRASONICS entwickelt und baut seit ihrer Gründung im Jahre 1976 Ultraschall-Schweiss- maschinen, Ultraschall-Generatoren sowie Komponenten, Sonotroden und Werkzeuge in höchster Präzision und Qualität zum Ultraschallschweissen oder Ultraschallschneiden von Kunststoffen, Verpackungen, synthetischen Textilien und zum Ultraschallschneiden von  Lebensmitteln.

Rinco Ultrasonics - Firmensitz

RINCO ULTRASONICS bietet massgeschneiderte Lösungen an, wo grosse Effizienz und Präzision, hohe Prozessgeschwindigkeit, Reproduzierbarkeit sowie auch ein überschaubares Investitionsvolumen gefordert ist. Dazu gehören auch Prinzipversuche im Labor, mit denen das Produkt getestet und optimale Lösungsvorschläge ausgearbeitet werden.

Die langjährige Erfahrung setzen wir auch in der Entwicklung von neuen und innovativen Produkten um und garantiert unseren Kunden immer die optimale Lösung der gestellten Anforderungen. Zudem ist unser Unternehmen gemäss ISO 9001, ISO 13485 und ISO 14001 zertifiziert und ist somit vertraut mit hohen Qualitätsstandards, sowie Qualitätssicherung mit kompetenter Projektabwicklung für die Medizinalindustrie.

Das weltweite Netz von Vertretern und Niederlassungen gewährleistet den bekannt schnellen RINCO After Sales Support und somit auch ein Maximum an Sicherheit und Prozessgewährleistung ebenso wie die nahezu wartungsfreie und hohe Lebensdauer der RINCO-Produkte.





Unsere langjährige Erfahrung in der anwendungstechnischen Beratung und Lösungsentwicklung kommt unter anderem in folgenden Branchen zum Einsatz:
• Automobilindustrie
• Medizinaltechnik
• Textilverarbeitung
• Lebensmittelverarbeitung
• Verpackungstechnik
• Elektrotechnik
• Anlagen- und Gerätebau
• Telekommunikation
• Haushalt & Freizeit

Seit 1997 gehören wir zur international tätigen CREST GROUP und beschäftigen weltweit rund 80 Mitarbeitende. Vertretungen auf allen Erdteilen, in über 40 Ländern, zeugen von der hohen Qualität unserer Produkte und unseres Services.
