Highspeedtests an CFK auf HITS von Shimadzu mit DIC

CAE (Computer Aided Engineering) ist eine analytische Simulation des Produkt-Designs, die es ermöglicht, den Einsatz teurer Prototypen zu reduzieren. Für den korrekten Vergleich zwischen Test und Simulation werden im CAE mehr als nur Werkstoff- und Geometriedaten benötigt, denn Produktionstoleranzen, Eigenspannungen, Kerbwirkungen, Alterung, Materialpaarungen, Belastungsgeschwindigkeit usw. sind schwer simulierbar oder führen zu unzähligen Modellen und Lastfällen.

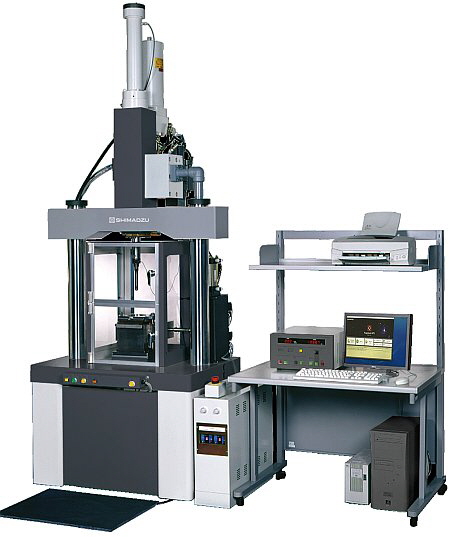

Temeco - Shimadzu HITS-X Series

Beispielsweise kann das Bauteilverhalten unter statischer Last stark vom Verhalten unter dynamischer Last abweichen. Im Sinne einer Plausibilitätsprüfung, ähnlich der Kalibrierung einer Kraftmesszelle, müssen komplexe CAE-Modelle mit Testresultaten von eindeutigen Belastungsfällen verglichen werden. So kann dort eine zuverlässige Aussage gemacht werden, wo Bauteilversuche umständlich und teuer sind.

Einen solchen Vergleich hat ein Kunde von Shimadzu für Schnellzerreisstests mit CFK-Proben (carbonverstärkter Kunststoff) bei extrem hoher Dehnrate durchgeführt. Die Dehnungsverteilung wurde mittels DIC (Digital Image Correlation) optisch und flächig gemessen. Die Resultate wurden mit der rechnerischen Simulation verglichen, und relevante Simulationsparameter wurden ermittelt. In diesem Sinn wurde die Berechnung "kalibriert", um die weiteren Lastkombinationen rein rechnerisch zu simulieren.

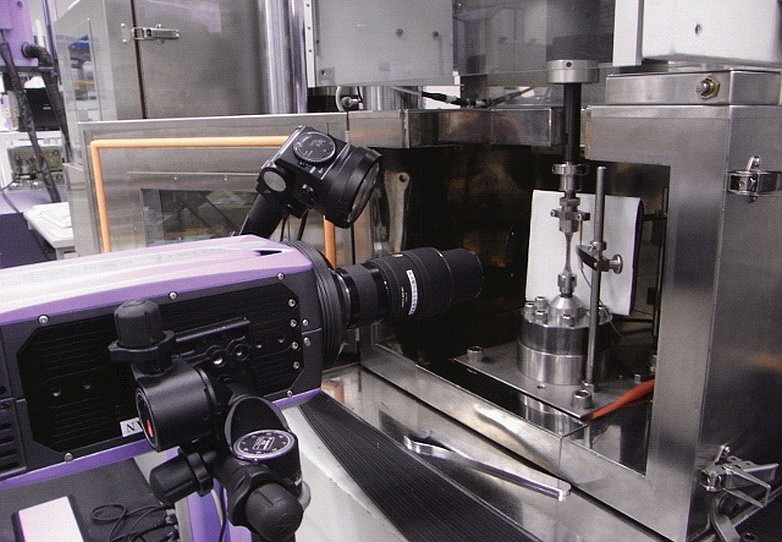

Temeco - Shimadzu HITS-X Series Bild 2

Das HITS (Highspeed Test System) von Shimadzu gibt es in den Ausführungen TX (Zug) oder PX (Druck) mit maximal 10kN und 20m/s. DIC-Systeme gibt es von unterschiedlichen Herstellern, aber die Highspeed-Kamera HPV mit maximal 10 Mio. Fps (Frames per second) gibt es nur bei Shimadzu, in der Schweiz vertreten durch TeMeCo Services AG. Von Shimadzu gibt es jetzt ganz neu auch eine DIC-Option auf dem Video-Extensometer für die quasi-statischen Universalprüfmaschinen AGX-V von Shimadzu.

Download
Broschüre HITS (in Englisch) (PDF-Datei)




TeMeCo Services AG
Rund 30 Jahre Erfahrung im Bereich der Material- und Bauteilprüfung haben TeMeCo Services AG zu einem zuverlässigen Ausrüster für Prüflabors gemacht. Institute aus Forschung und Entwicklung, aber auch aus der Industrie zählen zum breit gefächerten Kundenkreis von TeMeCo. Nebst dem Vertrieb hochwertiger Ausrüstung wird auch professionelle Wartung, Kalibrierung und Modernisierung entsprechender Geräte und Systeme geboten.

Die TeMeCo Services AG vertritt folgenden Firmen in der Schweiz:
• Binder GmbH - www.binder-world.com
• Inova GmbH - www.inovatesting.net
• Shimadzu GmbH - www.shimadzu.ch
• GÖTTFERT GmbH - www.goettfert.de
• GTM GmbH - www.gtm-gmbh.com
• Messotron GmbH - www.messotron.de
• Star Hydraulics Ltd. - www.star-hydraulics.co.uk
• Horiba Europe GmbH - www.horiba.com
• DOLI Elektronik GmbH - www.doli.de

Das Produktangebot von TeMeCo Services AG umfasst die Bereiche Schmelzindex, Kapillarrheometer, Dehnrheometer, Elastomer-Prüfung, Online-Messgeräte, Extrusiometrie mit Pulver- und Granulat-Materialzuführung, Blas- und Flachfolienanlagen mit Folienanalyse sowie Produktionsgeräte wie der RAM Extruder mit Reinraum-Anforderungen. Rheologische Komplettlanlagen, individuelle Applikationslösungen und vollautomatische Systeme runden das Lieferspektrum ab.
